1、选择题  如图为两个不同闭合电路中两个不同电源的U-I图象，则下列说法正确的是（　　）
A．电动势E1=E2，发生短路时的电流I1＞I2
B．电动势E1=E2，内阻r1＞r2
C．电动势E1=E2，内阻r1＜r2
D．电流相同时，电源1的输出功率大

2、计算题  制备纳米薄膜装置的工作电极可简化为真空中间距为d的两平行极板，如图甲所示，加在极板A、B间的电压UAB作周期性变化，其正向电压为U0，反向电压为-kU0（k>l），电压变化的周期为2T，如图乙所示，在t=0时，极板B附近的一个电子，质量为m、电荷量为e，受电场作用由静止开始运动若整个运动过程中，电子未碰到极板A，且不考虑重力作用。
（1）若k=5/4，电子在0～2T时间内不能到达极板A，求d应满足的条件；
（2）若电子在0~200T时间内未碰到极板B，求此运动过程中电子速度v随时间t 变化的关系；
（3）若电子在第N个周期内的位移为零，求k的值。

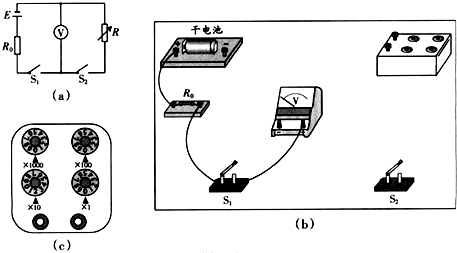

3、简答题  某同学利用电压表和电阻箱测定干电池的电动势和内阻，使用的器材还包括定值电阻（R0=5Ω）一个，开关两个，导线若干，实验原理图如图（a）．

①在图（b）的实物图中，已正确连接了部分电路，请完成余下电路的连接．
②请完成下列主要实验步骤；
A、检查并调节电压表指针指零；调节电阻箱，示数如图（c）所示，读得电阻值是______；
B、将开关s1闭合，开关s2断开，电压表的示数是1.49V；
C、将开关s2______，电压表的示数是1.16V；断开开关s1．
③使用测得的数据，计算出干电池的内阻是______（计算结果保留二位有效数字）．

4、简答题  某同学拟用电流表和电压表测定电源电动势和内电阻，备有：干电池一只（电动势约为1.5V，内阻约2Ω），电压表一只（0～3V，内阻约3kΩ），电流表一只（0～0.6A，内阻约1.0Ω），滑动变阻器有R1（0～10Ω，2A）和R2（0～100Ω，0.1A）各一只，开关一个，导线若干．

（1）实验中滑动变阻器应选用______（选填“R1”或“R2”）．
（2）为了最大限度的减小实验误差，请在上图的方框内画出该实验的最合理的电路图．
（3）该同学记录数据如下表，请根据这些数据在上图作出U-I图象，根据图线得到被测电源电动势E=______V；内阻r=______Ω．

实验次数

1

2

3

4

5

6 I A 0.04 0.10 0.16 0.20 0.30 0.40 U V 1.39 1.30 1.18 1.13 0.97 0.80 5、填空题  （1）一学生使用多用电表测电阻，用“×10”挡调零后，测量一个电阻的阻值，发现表针偏转角度很大，为了把电阻测得更准一些，应换用______挡，重新调零后再测量． （2）图为-正在测量中的多用电表的表盘． A．如果是用直流2.5V档测量电压，则读数为______V． B．如果是用×100Ω档测量电阻，则读数为______Ω． C．如果是用直流100mA档测量电流，则读数为______mA．
