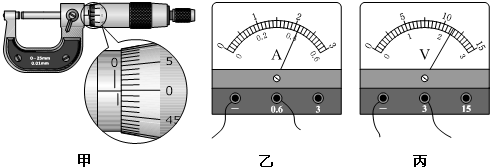

1、简答题 某实验小组在“测定金属电阻率”的实验过程中，正确操作获得金属丝的直径以及电流表、电压表的读数如图所示，则它们的读数值依次是______、______、______．

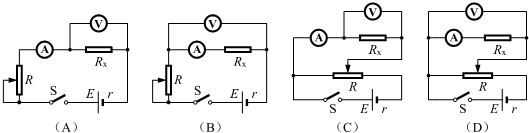

①已知实验中所用的滑动变阻器阻值范围为0～10Ω，电流表内阻约几欧，电压表内阻约20kΩ．电源为干电池（不宜在长时间、大功率状况下使用），电动势E=4.5V，内阻很小．则以下电路图中______（填电路图2中的字母代号）电路为本次实验应当采用的最佳电路．但用此最佳电路测量的结果仍然会比真实值偏______．
②若已知实验所用的电流表内阻的准确值RA=2.0Ω，则准确测量金属丝电阻Rx的最佳电路应是上图中的______电路（填电路图下的字母代号）．此时测得电流为I、电压为U，则金属丝电阻Rx=______（?用题中字母代号表示）．
2、填空题 有一只满偏电流Ig=5mA，内阻Rg=300Ω的电流表G，若把它改装成量程为10V的电压表，应______联一个______Ω的电阻；如果把它改装成量程为3A的电流表，应______联一个______Ω的电阻．
3、选择题
在如图所示的电路中，R1、R2、R3均为可变电阻．当开关S闭合后，两平行金属板MN中有一带电液滴正好处于静止状态．为使带电液滴向上加速运动，可采取的措施是（ ）
4、选择题 可用理想电压表V、理想电流表A、变阻器R以及电键K和导线等器材来测量某一电源E的电动势和内阻。下面给出了四个电路图，图中+、-代表电源的正、负极和电表的正负接线柱。正确的电路图是（ ）
A．
B．
C．
D．
5、选择题 一初速度为零的电子经电场加速后，垂直于磁场方向进入匀强磁场中，此电子在匀强磁场中做圆周运动可等效为一环状电流，其等效电流的大小（ ）
A．与电子质量无关
B．与电子电荷量有关
C．与电子进入磁场的速度有关
D．与磁场的磁感应强度有关
