1、计算题 (20分)静止于A处的离子，经加速电场加速后沿图中圆弧虚线通过静电分析器，并从P点垂直CF进入矩形区域的有界匀强磁场。静电分析器通道内有均匀辐射分布的电场，已知圆弧虚线的半径为R，其所在处场强为E、方向如图所示：离子质量为m、电荷量为q；
=a、
=1.5a，磁场方向垂直纸面向里；离子重力不计。
(1)求加速电场的电压U；
(2)若离子能最终打在QF上，求磁感应强度B的取值范围。
2、选择题 如图所示，有一混合正离子束先沿直线通过相互垂直的匀强电场、匀强磁场区域Ⅰ，再进入匀强磁场区域Ⅱ中做偏转半径相同的圆周运动，则它们一定具有相同的（ ）
A．速度
B．比荷
C．电荷量
D．质量
3、选择题 如图所示，空间存在相互垂直的匀强电场和匀强磁场，电场的方向竖直向下，磁场方向水平（图中垂直纸面向里），一带电油滴P恰好处于静止状态，则下列说法正确的是（?）
A．若仅撤去电场，P可能做匀加速直线运动
B．若仅撤去磁场，P可能做匀加速直线运动
C．若给P一初速度，P不可能做匀速直线运动
D．若给P一初速度，P可能做匀速圆周运动

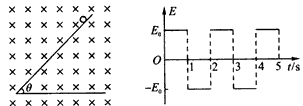

4、计算题 在如图所示的空间里，存在垂直纸面向里的匀强磁场，磁感应强度为
。在竖直方向存在交替变化的匀强电场（竖直向上为正），电场大小为
。一倾角为θ、长度足够长的光滑绝缘斜面放置在此空间。斜面上有一质量为m，带电量为-q的小球，从t=0时刻由静止开始沿斜面下滑，设第5秒内小球不会离开斜面，重力加速度为g。求：
（1）小球第1秒末的速度；
（2）小球在前2秒内的位移；
（3）第6秒内小球离开斜面的最大距离。
5、计算题 xOy平面为一光滑水平面，在x>0、y>0的空间区域内有平行于xOy平面的匀强电场，场强大小为100 V/m；在x>0、y＜3 m的区域内同时有垂直于xOy平面的磁场。一质量m=10-6 kg、电荷量q=2×10-7 C的带负电粒子从坐标原点O以一定的初动能入射，在电场和磁场的作用下发生偏转，到达(4，3)点时，动能变为初动能的0.2倍，速度方向平行于y轴正方向。最后，粒子从y轴上y=5 m的M点射出电场，动能变为初动能的0.52倍，求：
(1)OP连线上与M点等电势的点的坐标。
(2)粒子由P点运动到M点所需的时间。
