1、选择题 如图所示，两个垂直纸面的匀强磁场方向相反，磁感应强度的大小均为B，磁场区域的宽度均为2a，一个直径为2a的导线圆环从图示位置沿x轴正方向匀速穿过两磁场区域，以逆时针方向为电流的正方向，则感应电流I与导线圆环移动距离x的关系图象正确的是（ ? ）
2、简答题 足够长的平行金属导轨MN和PK表面粗糙，与水平面之间的夹角为α，间距为L．垂直于导轨平面向上的匀强磁场的磁感应强度为B，MP间接有阻值为R的电阻，质量为m的金属杆ab垂直导轨放置，其他电阻不计．如图所示，用恒力F沿导轨平面向下拉金属杆ab，使金属杆由静止开始运动，杆运动的最大速度为vm，ts末金属杆的速度为v1，前ts内金属杆的位移为x，（重力加速度为g）求：
（1）金属杆速度为v1时加速度的大小；
（2）整个系统在前ts内产生的热量．
3、选择题 如图所示，ab、cd为两根水平放置且相互平行的金属轨道，相距L，左右两端各连接一个阻值均为R的定值电阻，轨道中央有一根质量为m的导体棒MN，其垂直放在两轨道上且与两轨道接触良好，棒及轨道的电阻不计。整个装置处于垂直于纸面向里的匀强磁场中，磁感应强度大小为B。棒MN在外驱动力作用下做简谐运动，其振动周期为T，振幅为A，通过中心位置时的速度为v0。则驱动力对棒做功的平均功率为（ ? ）
4、简答题 如图（a）所示，在垂直于匀强磁场B的平面内，半径为r的金属圆盘绕过圆心O的轴转动，圆心O和边缘K通过电刷与一个电路连接，电路中的P是加上一定正向电压才能导通的电子元件．流过电流表的电流I与圆盘角速度ω的关系如图（b）所示，期中ab段和bc段均为直线，且ab段过坐标原点．ω＞0代表圆盘逆时针转动．已知：R=3.0Ω，B=1.0T，r=0.2m．忽略圆盘、电流表和导线的电阻
（1）根据图（b）写出ab、bc段对应I与ω的关系式
（2）求出图（b）中b、c两点对应的P两端的电压Ub、Uc
（3）分别求出ab、bc段流过P的电流Ip与其两端电压Up的关系式．
5、选择题 如右图中图甲所示，固定在水平桌面上的光滑金属框架
处于方向竖直向下的匀强磁场中，金属杆
与金属框架接触良好。在两根导轨的端点d、e之间连接一个电阻置，其他部分电阻忽略不计。现用一水平向右的外力F作用在金属杆上，使金属杆由静止开始向右在框架上滑动，运动过程中杆始终垂直于框架。图乙是金属杆运动的
图像，则下图中可以表示外力F随时间

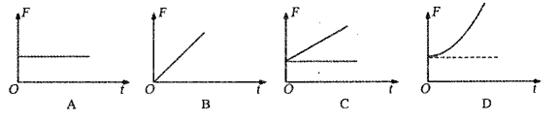

变化关系的图像是?（?）
