1、选择题 如图所示，电阻为R，其他电阻均可忽略，ef是一电阻不计的水平放置的导体棒，质量为m，棒的两端分别与ab、cd保持良好的接触，又能沿框架无摩擦下滑，整个装置放在与框架垂直的匀强磁场中，当ef从静止下滑一段时间后闭合S，则S闭合后（ ）
A．ef的加速度大小可能大于g
B．ef的加速度大小一定小于g
C．ef最终速度随S闭合时刻的不同而不同
D．ef的机械能与回路内产生的电能之和保持不变
2、填空题 如图所示，在边长为a的等边三角形区域内有匀强磁场B，其方向垂直纸面向外，一个阻值为R、边长为a的等边三角形导线框架EFG正好与上述磁场区域的边界重合，现使导线框以周期T绕其中心O点在纸面内匀速转动，经过
导线框转到图中虚线位置，则在这
时间内平均感应电动势
__________，通过导线框任一截面的电量q=__________。
3、选择题 如图所示，平行于y轴的导体棒以速度v沿x轴正向做匀速直线运动，经过半径为R、磁感应强度为B的圆形匀强磁场区域，能正确描述导体棒中的感应电动势E与导体棒位置x关系的图象是
[? ]
A.
B.
C.
D.
4、选择题 如图所示，用一根长为L质量不计的细杆与一个上弧长为
、下弧长为d0的金属线框的中点联结并悬挂于O点，悬点正下方存在一个上弧长为2l0、下弧长为2d0的方向垂直纸面向里的匀强磁场，且d0《L。先将线框拉开到如图4所示位置，松手后让线框进入磁场，忽略空气阻力和摩擦。下列说法正确的是
A．金属线框进入磁场时感应电流的方向为：a→b→c→d→a
B．金属线框离开磁场时感应电流的方向为：a→d→c→b→a
C．金属线框dc边进入磁场与ab边离开磁场的速度大小总是相等
D．金属线框最终将在磁场内做简谐运动
?

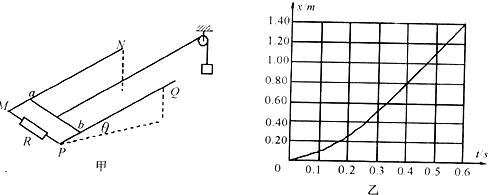

5、简答题 如图甲所示，足够长的光滑平行导轨MN、PQ倾斜放置，两导轨间距离江1.0m，导轨平面与水平面间的夹角θ=30°，磁感应强度为B的匀强磁场垂直于导轨平面向上，导轨的M、P两端连接阻值为R=2.5Ω的电阻，金属棒础垂直于导轨放置并用细线通过光滑轻质定滑轮与重物相连，金属棒ab的质量m=0.20kg，电阻r=0.50Ω，重物的质量M=0.50kg．如果将金属棒和重物由静止释放，金属棒沿斜面上滑的距离x与时间t的关系图象如图乙所示．不计导轨电阻，g取10m/s2．求：
（1）匀强磁场的磁感应强度B的大小；
（2）0.6s内通过电阻R的电荷量；
（3）0.6s内回路中产生的热量．
