1、实验题 有输出电压恒为6V的电源一个，最大电阻为20Ω的滑线变阻器一个，最大电阻为999．9Ω的电阻箱一个，规格是“6V，6W”的红灯及“4V，4W”的绿灯各一个，开关一个。请设计一个电路，用滑线变阻器来控制灯的明暗变化，要求滑线变阻器的滑片从最左端向右移动时，红灯由正常发光逐渐变暗直至熄灭，而绿灯由熄灭到越来越亮直至正常发光。
（1）电阻箱接入电路的阻值为?Ω；
（2）请在方框中画出电路图?。
参考答案：（1）2.0?（2） 如图所示
本题解析：电路如图所示，当滑片滑到左端时，绿灯被短路，当滑片滑到右端时，绿灯正常发光，红灯被短路，此时绿灯电阻为4Ω，电压为4V，则电阻箱电压为2V，电阻为2Ω.
本题难度：一般
2、实验题 如图（甲）所示是一种测量血压的压力传感器在工作时的示意图.薄金属片P固定有4个电阻R1、R2、R3、R4［如图（乙）所示，4个电阻的形状会跟着薄金属片受压而变化，左边是它的侧面图］，这4个电阻连接成电路如图（丙）所示，它为什么能测量血压？其工作原理是：当O点加一个压力F后薄金属片P发生形变，这时4个电阻也随之发生形变，形变能使各电阻大小发生变化，使A点与B点之间产生电势差。血压越高，压力越大，金属片形变越显著，电阻变化越大，因此电压表的示数越大，于是就可根据电压表的示数大小测量血压的高低了。请分析各图并回答下列问题：
（1）开始时金属片中央O点未加任何压力，欲使电压表无示数，这4个电阻之间的关系应满足______________.
（2）当O点加一个压力F后发生形变，这时4个电阻也随之发生形变，形变后各电阻大小如何变化？R1、R4 ____________； R2、R3____________.（选填“变小”或“不变”或 “变大”）
（3）电阻变化后，电路的A、B两点哪点电势高？_______.
参考答案：(1)? R1R4＝R2R3?(2) R1、R4变大；R2、R3变小? (3)A点电势高
本题解析：（1）由图丙知，
整理得R1R4＝R2R3
（2）当O点加一个压力F后，AB间存在电势差，p在形变时，R1R4变长，阻值变大，R2R3变宽，阻值变小。
（3）R1变大，电流通过R1时电压降的多，所以B点电势变低，R3变小，电流通过R3时电压降的少，所以A点电势变高，即电路的A点电势高。
本题难度：简单

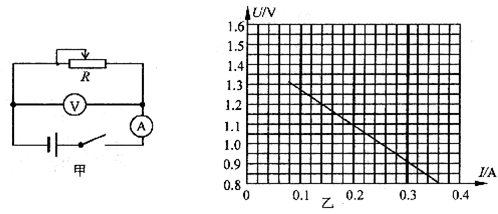

3、实验题 (8分)某同学采用如图甲所示的电路测电源电动势和内电阻，在实验中测得多组电压和电流值，通过描点作图得到如图所示的U-I图线，
①由图可较准确求出该电源电动势E=?V，内阻r=?Ω(结果保留三位有效数字)．
②若考虑电表内阻对电路的影响，则所测得的电源电动势与真实值相比?(填“偏大”“偏小”“相等”)，所测电源内阻与真实值相比?(填“偏大”“偏小”“相等”)．
参考答案：①1.44～1.46V? 1.72～1.89Ω? ② 相等?偏大
本题解析：① 根据闭合电路的欧姆定律得：U=-Ir+E，将图像延长与纵坐标相交其交点等于电动势，如图所示，E=1.45V；图像的斜率表示内阻求得r="1.80Ω" ②根据原理知，甲图的测量误差为电压的测量由误差，电流表的分压引起的，故电动势的测量值等于真实值，内阻的测量值大于真实值
本题难度：一般
4、选择题 如图所示是用电压表
和电流表
测电阻的一种连接方法，Rx为待测电阻．如果考虑到仪表本身电阻对测量结果的影响，则（ ）
A．电流表的读数大于通过Rx两端的实际电流
B．电压表的读数小于Rx两端的实际电压
C．电阻的测量值总会小于电阻的真实值
D．被测电阻的阻值越大，测量值就越接近真实值
参考答案：D
本题解析：
本题难度：简单
5、实验题 如图所示的电路是伏安法测电阻的一种改进电路，请按要求作答．
?
(1)将下面的实验步骤补充完整：
①将开关S与S′都闭合，仔细调整两个滑动变阻器R与R′的滑片，使得电压表V的读数U等于电压表V′的读数U′的一半；
②保持开关S闭合， ，并且在以后的操作过程中滑动变阻器?（填“R”或“R′’）的滑片不允许再作调整，观察、记录此时电压表V的读数U以及电流表A的读数I；
③重复步骤①②，测量并记录多组U、I数据．
(2)被测电阻RX测量值的表达式为RX=?.
(3)这种方法得到的测量值RX与真实值R真之间的关系，从理论上说应该是Rx?R真（填“>”、“=”或“<”）．
参考答案：(1)断开开关S′，R? (2) U/I? (3)? =
本题解析：(1)滑动变阻器R和RX串联，电压表V的读数U等于电压表V′的读数U′的一半，表明两电阻阻值相等，②保持开关S闭合，断开开关S′，并且在以后的操作过程中滑动变阻器R的滑片不允许再作调整
(2)被测电阻RX测量值的表达式为RX= U/I
(3) 这种方法得到的测量值RX与真实值R真之间的关系相等
本题难度：一般
