1、实验题 有一标有“6V，0.5A”的小型直流电动机，转子是由铜导线绕制的线圈组成，阻值约为0.8Ω。为了测量电动机正常工作时的输出功率，应先测量电动机线圈的电阻。现提供的器材除导线和开关外还有：
A．直流电源E：8V（内阻不计）
B．直流电流表A1：0~0.6A（内阻约为0.5Ω）
C．直流电流表A2：0~3A（内阻约为0.1Ω）
D．直流电压表V1：0~3V（内阻约为5kΩ）
E．直流电压表V2：0~15V（内阻约为15 kΩ）
F．滑动变阻器R1：0~10Ω，2A
G．标准电阻R2：3 Ω
（1）需要选用的电流表是______________，电压表是______________；
（2）画出能较准确地测出电动机线圈电阻的电路图，图中M表示电动机；
（3）闭合S，调整R1，在测量电动机线圈电阻时应______________；
A．使电动机转动稳定后读出电流表，电压表示数
B．控制电动机不转动时读出电流表、电压表示数
C．使电动机两端电压达到额定值
D．使两电表指针有较大角度的偏转
（4）若电压表的示数为2.00V，电流表的示数为0.50A，电动机线圈电阻为______________Ω，该电动机正常工作输出的机械功率为______________W。
参考答案：（1）A1，V1（2）
（3）BD
（4）1.0，2.75
本题解析：
本题难度：困难
2、实验题 （8分）在“描绘小灯泡的伏安特性曲线”的实验中， 所用小灯泡标有“3.8V 0.3A”字样，并提供有以下器材：
A．电压表V（0~5V，内阻约5kΩ）
B．电流表A1（0~50mA，内阻约2Ω）
C．电流表A2（0~500mA，内阻约1Ω）
D．滑动变阻器R1（0～10Ω）
E．滑动变阻器R2（0～2kΩ）? F．直流电源E（电动势4.5V，内阻不计）
G．开关S及导线若干
（1）为了提高测量的准确度和调节方便：
①实验中应选用电流表 ? ，滑动变阻器 。（填写器材代号）。
②在图甲虚线框内画出实验电路图。

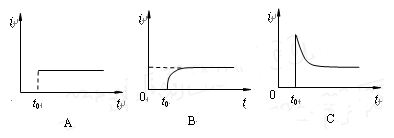

（2）由正确实验操作得到的数据描绘出小灯泡的伏安特性曲线如图乙所示。在另一实验中将此小灯泡接入如图丙所示的电路中，电路中的电源电压U（U≤3.8V）恒定，在t=t0时刻闭合开关S，由电流传感器记录的电路中电流随时间变化的图象（i-t）可能是图中的?图（选填“A”、“B”或“C”）。
参考答案：（1）①C （2分）； D （2分） ②见下图?（2分） （2）C ?（2分）
本题解析：（1）小灯泡正常发光的额定电流只有
所以电流表A1 ?量程太小，选项C。由于要描绘伏安特性曲线，电压要从0开始调节，所以滑动变阻器选择阻值小的，即D。滑动变阻器选择分压式解法，而灯泡电阻
，根据
，电流表选择外接法，电路图如答案。
（2）根据乙图可知，随电压升高，功率变大温度升高，电阻变大，在丙图的电路中，开关闭合后电压恒等于3.8v，闭合后瞬间灯泡温度升高，电阻变大，电流变小，最后趋于稳定，电流随时间变化图像如图C所示。
本题难度：一般
3、填空题 某校物理课外研究小组的同学拟探究小灯泡L的伏安特性曲线，可供选用的器材如下：
小灯泡L，规格“4.0V，0.7A”；电流表A1，量程3A，内阻约为0.1Ω；电流表A2，量程0.6A，内阻r2=0.2Ω；电压表V，量
程3V，内阻rV=9kΩ；标准电阻R1，阻值1Ω；标准电阻R2，阻值3kΩ；滑动变阻器R3，阻值范围0～10Ω；滑动变阻器R4，阻
值范围0～1kΩ；学生电源E，电动势6V，内阻不计；开关S及导线若干．
①甲同学设计了如图1所示的电路来进行测量，当L两端的电压为2.30V时，电流表的示数如图2所示，此时L的电阻为______Ω．
②乙同学又设计了如图3所示的电路来进行测量，当小灯泡L正常发光时，电压表指针指在表盘______V的位置上．
③研究小组认为要想更准确地描绘出灯泡L电压从0开始变化的伏安特性曲线，需要重新设计电路．电流表应该选择______，滑动变阻器应选择______，在图4所示的虚线框内画出实验电路图，并在图上标明所选器材代号．
参考答案：①电流表表盘示数为I=0.46A，则电阻为R=UI=2.300.46Ω=5.0Ω
②由于电压表与标准电阻串联，所以电压表的分压为U=R?VR?V+R?2×4.0V=99+3×4.0v=3.0V，所以指针应指在表盘3V的位置上．
③由于小灯泡规格为“4.0V，0.7A”，所以电流表A?2；由于要求电流从零调，所以变阻器应用分压式接法，应选择全电阻最小的R?3．
由于电压表量程3V小于小灯泡的额定电压4V，所以应将标准电阻R?2与电压表串联使用；同理由于电流表量程0.6A小于小灯泡额定电流0.7A，所以应将电流表与R?1并联使用；显然小灯泡的电阻远小于等效电压表内阻，故等效电流表应用外接法，电路图如图所示
故答案为①5.0，②3，③A?2，R?3
本题解析：
本题难度：简单
4、实验题 （10分）为了测量某高内阻电源的电动势E和内阻r(电动势约5V、内电阻约500Ω),现提供下列器材：
A．待测电源
B．电压表V(0-3V，内阻约几千欧)
C．电流表A(10mA，RA=10Ω)
D．电阻箱R0(0-9999.9Ω)
E．滑动变阻器R1(0-20Ω)?
F．滑动变阻器R2(0-1000Ω)
G．开关及导线?
H．干电池若干节(内阻很小)
(1)实验中需要将电压表改装。首先测定其内阻，某同学采用图甲所示的电路，电源为干电池组，开关S闭合前，电阻箱R0的阻值应该调到___________(选填“零”或“最大”)。闭合开关，调节电阻箱，当电压表指针满偏时，阻值为R01=2950Ω；当电压表指针半偏时，阻值为R02=8900Ω。则电压表内阻RV=______Ω。
(2)采用图乙所示电路测量电源电动势和内阻。电阻箱R0与电压表串联构成量程为6V的电压表，则R0=_______________Ω；滑动变阻器应选____________________(选填“R1”或“R2”)。
(3)根据实验测得数据，作出电源路端电压U和电流I变化的图象如图丙所示，由图象可知E=___________V，r=________Ω。
参考答案：（1）最大? 3000
（2）3000? R2
（3）5.0? 490
本题解析：（1）开关S闭合前，电阻箱R0的阻值应该调到最大。由U+U/RV·R01= 0.5U+0.5U/RV·R02，解得RV =3000Ω。
（2）根据扩大电压表量程原理，电阻箱R0与电压表串联构成量程为6V的电压表，则R0=3000Ω；滑动变阻器应选阻值范围大的R2。
（3）由闭合电路欧姆定律，E=U+Ir，结合图线解得E=5.0V，图线斜率的绝对值等于电源内阻r=490Ω。
本题难度：一般
5、实验题 （18分）
（1）如图8所示是探究影响平行板电容器电容大小因素的实验装置。
①关于此实验装置中的静电计，下列说法中正确的是?。（选填选项前面的字母）
A．静电计指针张角的大小反映了平行板电容器所带电荷量的多少
B．静电计指针张角的大小反映了平行板电容器两板间电压的大小
C．静电计的外壳与A板相连接后可不接地
D．可以用量程为3V的电压表替代静电计
②让圆形平行板电容器带电后，静电计的指针偏转一定角度。不改变A，B两板所带的电荷，且保持两极在竖直平面内。开始时两板正对，现要使静电计指针偏角变大，下列做法中可行的?。（选填选项前面的字母）
A．保持B板小动，A板向上平移
B．保持B板不动，A板向右平移
C．保持A、B两板不动，在A、B之间插入一块绝缘介质板
（2）在探究单摆周期与摆长关系的实验中，
①关于安装仪器及测时的一些实验操作，下列说法中正确的是?。（选填选项前面的字母）
A．用米尺测出摆线的长度，记为摆长
B．先将摆球和摆线放在水平桌面上测量摆长，再将单摆悬挂在铁架台上
C．使摆线偏离竖直方向某一角度
（接近5°），然后静止释放摆球
D．测出摆球两次通过最低点的时间间隔记为此单摆振动的周期
②实验测得的数据如下表所示。
| 次数 | 1 | 2 | 3 | 4 | 5 |
摆长 | 80.00 | 90.00 | 100.00 | 110.00 | 120.00 |
30次全振动时间 | 53.8 | 56.9 | 60.0 | 62.8 | 65.7 |
振动周期 | 1.79 | 1.90 | 2.00 | 2.09 | 2.19 |
振动周期的平方 | 3.20 | 3.61 | 4.00 | 4.37 | 4.80 |

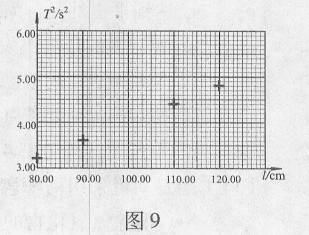

变化的关系图象。
参考答案：
（1）①B、C（说明：选对但不全的得2分，有错选的得零分，共3分）；
②A（3分）
（2）① C（3分）；②见答图1（3分）；
③周期的平方与摆长成正比（说明：其他说法正确同样得分。3分）；
③9．86（3分）
本题解析：略
