1、实验题 （6分）用电流表和电压表测1节干电池的电动势和内电阻，如图中给出了A、B两个供选用的电路图，为了较精确地测定电动势和内电阻，实验中应选用______电路。正确选用电路后，实验时经测量得出的数据如下表，请在下图C的方格纸上画出U-I图线。利用图线可求出电源电动势为______V，内电阻为_______Ω（结果均保留到小数点后两位）
。
| ? | 1 | 2 | 3 | 4 | 5 | 6 |
| I/A | 0.12 | 0.20 | 0.31 | 0. 32 | 0.50 | 0.57 |
| U/V | 1.37 | 1.32 | 1.24 | 1.18 | 1.10 | 1.05 |
参考答案：B （2分），?电动势1.42~1.47V（1分），?内阻 0.68~0.75Ω（1分）
本题解析：由
?，从图中可知，当I=0A时，U=E=1.46V，内阻r等于图象的斜率，所以
本题难度：一般
2、计算题 如图（1）所示的电路中，电源电动势E＝10V，内电阻r＝1Ω，两个相同的定值电阻R0＝9Ω，R1＝18Ω，且不随温度而变化。（1）求通过电阻R1中的电流；（2）若在电路中将两
个并联电阻R1、R0换成一个灯泡L(7.2W，0.9A），如图（2）所示，该灯泡的伏安特性曲线如图（3）中实线所示。则接入电路后，灯泡的实际功率为多少？
某学生的解法如下：RL＝, I＝，代入P＝I2RL即可求出灯泡的实际功率。
请你判断该同学的解法是否正确？若正确
，请解出最终结果；若不正确，请用正确方法求出灯泡的实际功率。
参考答案：
本题解析：
本题难度：一般
3、实验题 在“测量金属导体电阻率”的实验中
（1）用螺旋测微器测金属丝的直径如图（1）所示，该金属丝的直径为?mm。
（2）已知金属丝的电阻大约为10Ω，现选取如下器材测量金属丝的电阻：
A、电流表：量程是0～0.6A，内阻是0.5Ω；
B、电压表：量程是0～3V，内阻是6 kΩ；
C、滑动变阻器：阻值为0～20Ω；
D、蓄电池6V；
E、开关一个，导线若干。

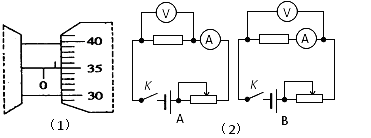

现提供如图（2）A、B两种电路图，为了尽量准确确地测量金属丝的电阻，应选择?电路图（填写序号“A”或“B”）
?
（3）在某次测量中，电压表和电流表的示数如图（3）所示，则金属丝电阻R＝?Ω。
参考答案：（1）0.850?（2）A（3）10
本题解析：（1）螺旋测微器的读数为：
（2）金属丝电阻较小，故采用电流表的外接法，故选A
（3）10Ω
点评：用伏安法测电阻时安培表内、外接法的选择原则是“大内小外”，即对于大电阻采用安培表内接法，对于小电阻采用安培表外接法；
本题难度：一般
4、实验题 用下图所示电路测定电池的电动势E和内电阻r
上图是根据实验数据作出的 U—I图线，根据图线得出电池的电动势E = ________V，电池的内阻r =______Ω．
参考答案：上图是根据实验数据作出的 U—I图线，根据图线得出电池的电动势E = 1.5V，电池的内阻r =1Ω．
本题解析：根据闭合电路欧姆定律：
,斜率表示内阻，纵截据表示电动势。所以E=1.5v
r=0.5/0.5=1Ω
本题难度：一般
5、选择题 如图所示是用电压表和电流表测电阻的一种连接方法．为待测电阻
，如果考虑到仪表本身电阻对测量结果的影响，则（?）
A．电压表读数大于两端的实际电压，电流表读数大于通过的实际电流
B．电压表读数大于两端的实际电压，电流表读数等于通过的实际电流
C．电压表读数等于两端的实际电压，电流表读数大于通过的实际电流
D．电压表读数等于两端的实际电压，电流表读数等于通过的实际电流
参考答案：B
本题解析：略
本题难度：简单
