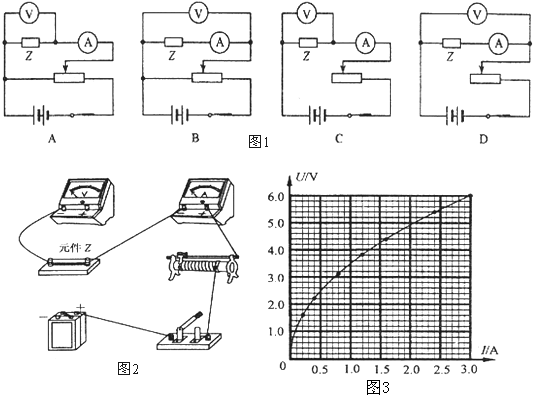

1、简答题 某课题研究小组需要研究某种导电材料的导电规律，他们用该种导电材料制作成元件Z进行实验，测出元件Z中对应的电流、电压的数值．实验记录数据如下表所示：
| U/V | 0 | 1.60 | 2.20 | 3.10 | 3.80 | 4.40 | 5.40 | 6.00 I/A 0 0.20 0.40 0.80 1.20 1.60 2.40 3.00 |

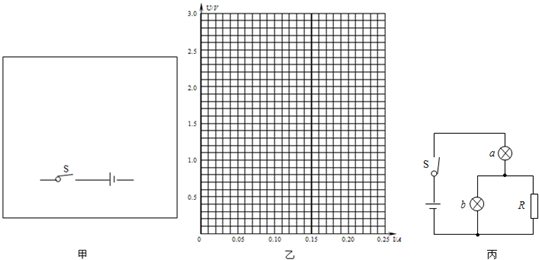

2、简答题 表格中所列数据是测量小灯泡?U-I关系的实验数据：
| U/V | 0.0 | 0.2 | 0.5 | 1.0 | 1.5 | 2.0 | 2.5 | 3.0 I/A 0.000 0.050 0.100 0.150 0.180 0.195 0.205 0.215 |
3、简答题 某同学通过实验研究小灯泡的电流与电压的关系，可用的器材如下：电源（电动势3V，内阻1Ω）、电键、滑动变阻器（最大阻值20Ω）、电压表、电流表、小灯泡、导线若干．（电压表和电流表均视为理想电表）

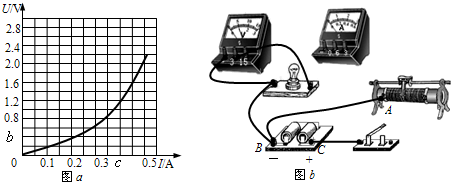

（1）实验中移动滑动变阻器滑片，得到了小灯泡的U-I图象如图a所示，则可知小灯泡的电阻随电压增大而______（填“增大”、“减小”或“不变”）．
（2）根据图a，在图b中把缺少的导线补全，连接成实验的电路（其中电流表和电压表分别测量小灯泡的电流和电压）．
（3）若某次连接时，把AB间的导线误接在AC之间，合上电键，任意移动滑片发现都不能使小灯泡完全熄灭，则此时的电路中，小灯泡获得的最小功率是______W．
4、填空题 为了探究光敏电阻的阻值随光照强度变化的规律，一同学要测定光敏电阻在不同强度的光照射下的电阻值．该同学使用的实验器材如下：
A．光敏电阻R，其阻值大于20Ω；
B．电压表
，量程4.5V，内阻约2kΩ；
C．电流表
，量程0.6A，内阻为0.1Ω；
D．滑动变阻器R′，阻值范围0～20Ω；
E．电源E，电动势4.5V，内阻未知；
F．标有“4.5V，0.2A”的小灯泡一只；
G．电键s一只，导线若干；
该同学已消除了外部环境的光线对光敏电阻的影响，即照射在光敏电阻上的光线全部来自于小灯泡．实验时，在正确连接实验电路后，使小灯泡与光敏电阻间保持一定距离，并通过调节滑动变阻器，分别精确测出灯泡不亮、微亮、较亮、最亮四种条件下的光敏电阻值．实验数据如下：
| 小灯泡亮度 | 电压U/V | 电流I/A | 光敏电阻值R/Ω（取3位有效数字） 不亮 4.40 0 ∞ 微亮 4.32 0.11 39.2 较亮 4.24 0.21 最亮 4.10 0.40 |
5、实验题 某同学为描绘某元件的伏安特性曲线，在实验室中做了以下实验：
①用多用电表欧姆档粗略测量该元件的电阻，选用×10档，测量结果如图所示，则测得的电阻为?Ω；
②实验室中有如下器材：
A．电流表A1（量程0.6 A，内阻约0.6Ω）
B．电流表A2（量程30mA，内阻约2Ω）
C．电压表V （量程3 V，内阻约3kΩ）
D．滑动变阻器R1 （10Ω，0.3A）
E．滑动变阻器R2 （1000Ω，0.1A）
F．电源E （电动势3V，内阻约0.1Ω）
G．开关S及导线若干

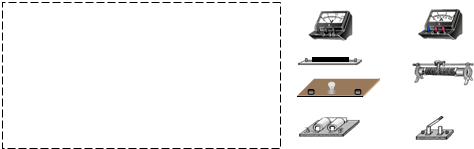

请同学们选择合适的仪器，在虚线框内画出实验电路图，要求闭合开关前滑动变阻器放置在合适位置；
③如图中Ⅰ、Ⅱ图线，一条为元件真实的U—I图线，另一条是本次实验中测得的U—I图线，其中?是本次实验中测得的图线．
