1、实验题 小灯泡灯丝的电阻会随温度的升高而增大，某同学为研究这一现象，利用下列实验器材：电压表、电流表、滑动变阻器（变化范围0-10 Ω）、电源、小灯泡、开关、导线若干来设计实验，并通过实验得到如下数据（I?和U分别表示小灯泡上的电流和电压）。

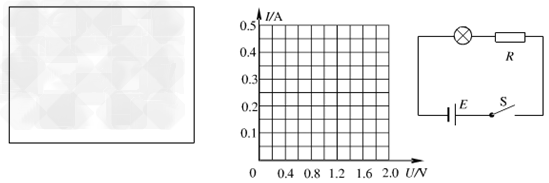

（1）请在上面的方框中画出实验电路图；
（2）在上图中画出小灯泡的I -U曲线；
（3）把本题中的小灯泡接到图示电路中，若电源电动势E=2.0V，内阻不计，定值电阻R=5Ω，则此时小灯泡的功率是________W。
参考答案：（1）“略”
（2）“略”
（3）0.14～0.18均可
本题解析：
本题难度：一般
2、实验题 某同学测量阻值约为25 kΩ的电阻Rx，现备有下 列器材：
A．电流表(量程100 μA，内阻约为2 kΩ)；
B．电流表(量程500 μA，内阻约300 Ω)；
C．电压表(量程15 V，内阻约100 kΩ)；
D．电压表(量程50 V，内阻约500 kΩ)；
E．直流电源(20 V，允许最大电流1 A)；
F．滑动变阻器(最大阻值1kΩ，额定功率1 W)；
G．电键和导线若干
（1）电流表应选____，电压表应选____。（填字母代号）
（2）该同学正确选择仪器后连接了以下电路，为保证实验顺利进行，并使测量误差尽量减小，实验前请你检查该电路，指出电路在接线上存在的问题：
①_______________________________________________；
②_______________________________________________。
参考答案：（1）B，C
（2）①电流表应采用内接法；②滑动变阻器应采用分压式接法
本题解析：
本题难度：一般
3、实验题 2007年诺贝尔物理学奖授予了两位发现“巨磁电阻”救应的物理学家。材料的电阻随磁场的增加而增大的现象称为磁阻效应，利用这种效应可以测量磁感应强度。
若图1为某磁敏电阻在室温下的电阻一磁感应强度特性曲线，其中RB、R0分别表示有、无磁场时磁敏电阻的阻值。为了测量磁感应强度B，需先测量磁敏电阻处于磁场中的电阻值RB。请按要求完成下列实验。
?
（1）设计一个可以测量磁场中该磁敏电阻阻值的电路，在图2的虚线框内画出实验电路原理图（磁敏电阻及所处磁场已给出，待测磁场磁感应强度大小约为0.6～1.0T，不考虑磁场对电路其它部分的影响）。要求误差较小。提供的器材如下：
A.磁敏电阻，无磁场时阻值R0=150Ω
B.滑动变阻器R，全电阻约20Ω
C.电流表．量程2.5mA，内阻约30Ω
D.电压表，量程3V，内阻约3kΩ
E.直流电源E，电动势3V，内阻不计
F.开关S，导线若干
（2）正确接线后，将磁敏电阻置入待测磁场中，测量数据如下表：
根据上表可求出磁敏电阻的测量值RB=________Ω，结合图1可知待测磁场的磁感应强度B=_________T。
（3）试结合图1简要回答，磁感应强度B在0～0.2T和0.4～1.0T范围内磁敏电阻阻直的变化规律有何不同？
（4）某同学查阅相关资料时看到了图3所示的磁敏电阻在一定温度下的电阻一磁感应强度特性曲线（关于纵轴对称），由图线可以得到什么结论？
参考答案：（1）
（2）1500，0.90
（3）在0～0.2T范围内，磁敏电阻的阻值随磁感应强度非线性变化（或不均匀变化）；在0.4～1.0T范围内，磁敏电阻的阻值随磁感应强度线性变化（或均匀变化）
（4）磁场反向，磁敏电阻的阻值不变
本题解析：
本题难度：困难
4、实验题 (8分)某同学在做练习使用示波器实验，发现示波器上显示如图甲，为了将这个波形变成如图乙所示的波形，可进行如下调节：（填旋钮或开关编号&s.5*u.c.om）
（1）调节?使图象变细；
（2）调节?和?使图象位于示波器显示屏的中央；
（3）调节?增大波形曲线竖直方向的幅度；
（4）调节?使图象从负半周开始。
参考答案：（1）2聚焦旋钮&s.5*u.c.om
（2）6,7 竖直位移旋钮，水平位移旋钮
（3）8Y增益旋钮?
（4）15同步开关
本题解析：略
本题难度：一般
5、选择题 如图所示，甲是两条通电直导线，乙是研究自感现象的实验电路图，丙是欧姆表的内部电路图，丁图是电磁灶的原理图，下列说法正确的是（?）
A．甲图两直导线通以同方向的电流，它们将相互排斥
B．乙图电路通电稳定后又断开开关瞬间，灯泡A中的电流方向向左
C．丙图在测量电阻前，需两表笔短接，调节R1使指针指向0Ω
D．丁图是利用电磁感应引起涡流的原理来工作的
参考答案：BCD
本题解析：由右手螺旋定则和左手定则可知同向电流互相吸引，A错；
本题难度：简单
