1、简答题 在用电流表和电压表测干电池的电动势和内电阻的实验中，所用电流表和电压表的内阻分别为0.1Ω和1kΩ，如图（甲）和（乙）分别为实验原理图及所需的实验仪器图．
①试在实验仪器图（乙）中画出连线，将实验仪器按原理图连接成实验电路．
②一位同学根据实验测得的6组数据在图（丙）的U-I图上标出了对应的坐标点（符号为×），请作出U-I图线，并由图线求出电源电动势E=______V，电源内阻r=______Ω．

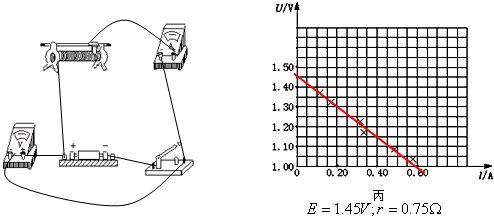

参考答案：①根据电路图连接实物图，注意电表的极性，以及滑动变阻器采取限流式接法．
②U-I图线如图所示，将偏离比较远的点舍去．纵轴截距为1.45V，所以电动势E=1.45V，电源内阻r=△U△I=1.45-1.000.60Ω=0.75Ω．
故答案为：①如图所示．
②1.45，0.75
本题解析：
本题难度：一般
2、填空题 在测定一节水果电池的电动势和内阻的实验中，备有下列器材：
A．水果电池E（电动势大约0.3v，内电阻约3Ω）
B．电流表A1，（满偏电流3mA，内阻r1=100Ω）
C．电流表A2：（满偏电流l00mA，内阻约lΩ）
D．电压表V（0-3V，内阻约1000Ω）
E．滑动变阻器R1，（0一20Ω，1A）
F．滑动变阻器R2?（0一200Ω，1A）
G．开关S和导线若干?
（a）为了方便且能准确地进行测量，其中应选用的滑动变阻器是______（用序号字母表示）
（b）请在虚线框图中画出测量电池电动势和内阻的实验电路图，并用题中所给的相应的符号标注．
参考答案：（a）实验中应选用的较小阻值的滑线变阻器，有利于电流的变化和表的读数．故选E．
（b）水果电池的电动势大约0.3v，所以电压表V不能使用，
所以把电流表A1充当电压表使用，根据伏安法原理测量水果电池的电动势和内阻．
实验电路图：
故答案为：（a）E
（b）如图
本题解析：
本题难度：一般
3、实验题 为了测定一节干电池的电动势和内阻，在实验中备有下列器材：
A．待测干电池（电动势约为1.5V，内电阻小于1.0Ω）
B．电流表A1（0～0.6A,内阻约0.1Ω）
C．电流表A2（0～3A,内阻约0.05Ω）
D．滑动变阻器R1（0～20Ω，10A）
E．滑动变阻器R2（0～100Ω，1A）
F．电流表G（满偏电流3mA，内阻RG=10Ω）
G定值电阻R3=990Ω H、开关，导线若干
（1）为测量方便、准确，应选用的器材有_________。
（2）请利用本题所提供的器材，画出你设计的实验电路图。
（3）图为某一同学根据他所设计的实验绘出的I1--I2图线（I1为电流表G的示数，I2为电流表A的示数），由图线可求得被测电池的电动势E= ______V，内电阻为r=______ Ω。
参考答案：（1）ABDFGH?
（2）“略”
（3）1.48 、 0.67
本题解析：
本题难度：一般
4、简答题 如图所示，某空间内同时存在水平向右的匀强电场和匀强磁场，电场强度和磁感应强度分别为E和B．在该空间内有一个虚拟的正四棱柱．现有一带电量为q、质量为m的粒子（不计重力）以某一速度由A1B1的中点K向A1点飞入，恰好能从C2D2的中点N飞出，已知?A1B1=L、A1A2=4L，求：
（1）粒子从K点飞入时的速度v
（2）粒子从?C2D2的中点N飞出时，粒子的动能
（3）电场强度E与磁感应强度B的函数关系
参考答案：（1）由题意分析知：粒子在洛仑兹力作用下做匀速圆周运动同时在电场力作用下向右做匀加速运动
由题意知，粒子做圆周运动的半径：R=12A1B1=12L
又：Bqv=mv2R?
所以：v=qBL2m?
（2）粒子沿水平向右方向的加速度：a=Fm=Eqm
令粒子向右运动的位移s=4L，到达N点时右向的速度为：vx
则：vx2=2as=2Eqm?4L
所以，粒子在N点时的动能：
EKN=12mv2+12mvx2=12mq2B2L24m2+12m8EqLm=q2B2L28m?+4EqL
（3）粒子做圆周运动的周期：
T=2πRv=πL?2mqBL=2πmqB?…①
粒子右移4L所用的时间：
t=
本题解析：
本题难度：一般
5、实验题 在“测定金属的电阻率”的实验中，用螺旋测微器测量金属丝直径时的刻度位置如图所示，用米尺测量金属丝的长度L=0.810m。金属丝的电阻大约为4Ω。先用伏安法测出金属丝的电阻，然后根据电阻定律计算出该金属材料的电阻率。
（1）从图中读出金属丝的直径D为___________mm。
（2）在用伏安法测定金属丝的电阻时，除被测的电阻丝外，还有如下供选择的实验器材：
直流电源：电动势约4.5V，内阻很小；
电流表A1：量程0～0.6A，内阻0.125Ω；
电流表A2：量程0～3.0A，内阻0.025Ω；
电压表V：量程0～3V，内阻3kΩ；
滑动变阻器R1：最大阻值10Ω；
滑动变阻器R2：最大阻值50Ω；
开关、导线等。
在可供选择的器材中，应该选用的电流表是___________，应该选用的滑动变阻器是____________。
（3）根据所选的器材，画出实验电路图。
（4）若根据伏安法测出电阻丝的电阻为Rx，则这种金属材料的电阻率表达式为____________。（用字母表示）
参考答案：（1）0.518--0.520
（2）A1，R1（3）
（4）
本题解析：
本题难度：困难
