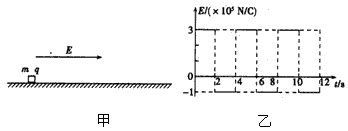

1、计算题 如图甲，在真空中足够大的绝缘水平地面上，一个质量为m=0.2 kg，带电荷量为q=+2.0×10-6 C的小物块处于静止状态，小物块与地面间的动摩擦因数μ=0.1。从t=0时刻开始，空间加上一个如图乙所示的场强大小和方向呈周期性变化的电场（取水平向右的方向为正方向，g取10 m/s2）求：
(1)23 s内小物块的位移大小；
(2)23 s内电场力对小物块所做的功。
2、选择题 如图所示，在两极板中间有一静止的电子，在交变电压作用下电子的运动情况是(不计重力，t＝0时，M板电势为正，板间距离足够长)? ( )
A．一直向M板运动
B．一直向N板运动
C．先向M板运动，再一直向N板运动
D．在M、N间做周期性的来回运动
3、实验题 用如图所示的多用电表测量电阻，要用到选择开关K和两个部件S、T。请根据下列步骤完成电阻测量：
(1)旋动部件_______，使指针对准电流的
线。
(2)将K旋转到电阻挡“×100”位置。
(3)将插入“＋”、“－”插孔的表笔短接，旋动部件__________，使指针?对准电阻的__________(填“0?刻线”或“∞刻线”)。
(4)将两表笔分别与待测电阻相接，发现指针偏转角度过小。为了得到比较准确的测量结果，请从下列选项中挑出合理的步骤，并按________的顺序进行操作，再完成读数测量。
A．将K旋转到电阻挡
的位置
B．将K旋转到电阻挡
的位置
C．将两表笔的金属部分分别与被测电阻的两根引线?相接
D．将两表笔短接，旋动合适部件，对电表进?行校准

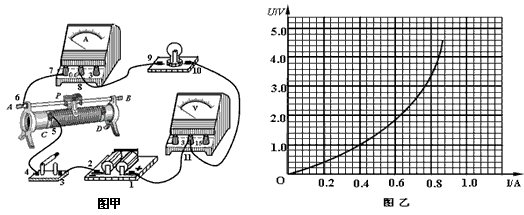

4、实验题 如图甲所示的电路中，1至11为连接点的标号。在开关闭合后，发现小灯泡不亮，电压表和电流表均无示数。现用多用电表检查电路故障，需要检测的有：电源、开关、变阻器、小灯泡、6根导线以及电路中的各连接点。已知电压表和电流表均无故障。
（1）为了检测变阻器、小灯泡以及6根导线，在连接点1、2已接好的情况下，应当选用多用电表的_____________档；在连接点1、2同时断开的情况下，应当选用多用电表的_____________档。
（2）为了尽可能准确的完成探究小灯泡I-U特性的实验，图甲电路接线图中还存在错漏，请你在图甲中补画出正确的连接线。
（3）图乙是某实验小组的同学根椐实验数据绘制而成的小灯泡的U－I特性图线。随后他们将该小灯泡直接串接在电动势E=4.5V，内阻r=1.5Ω的直流电源上，则该小灯泡通电发光时的电功率约为_____________W。
5、简答题 某同学在练习使用多用电表测电流和定值电阻时，实验步骤如下：
①调整______，使指针指到零刻度．
②将选择开关拨到直流10mA挡，将多用电表串连接入电路，让电流从______（选填“红”或“黑”）表笔流入．
③将选择开关拨到“×10Ω”挡，测量定值电阻的阻值．在上述第③步中遗漏的操作是______．重新正确操作后，表盘指针如上图，则读数为______Ω．
