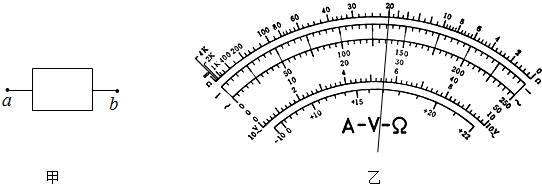

1、填空题 某同学用一块多用电表来判断一支二极管的极性．该同学使用的是多用电表的“×10”欧姆挡．当用多用电表的红表笔接触二极管a?端、黑表笔接触二极管b?端时，发现多用电表的指针偏转量非常小，说明此时电阻很大；于是该同学多用电表的黑表笔接触二极管a?端、红表笔接触二极管b?端时，多用电表指针指到乙图所示位置．由于可以判断这支二极管的______端为正极，并测得该二极管的正向导通时的电阻为______Ω．
2、选择题 如图，电子在电势差为U1的加速电场中由静止开始运动，然后射入电势差为U2的两块平行极板间的电场中，入射方向跟极板平行．整个装置处在真空中，电子的重力不计．在满足电子能射出平行板区的条件下，下述四种情况中，一定能使电子的偏转位移h变大的是（ ）
A．U1变大
B．U1变小
C．U2变大
D．U2变小
3、简答题 有一根细长而均匀的金属材料样品，截面为外方（正方形）内圆，如图1所示．此金属材料质量约为0.1～0.2kg，长约30cm，电阻约为10Ω．已知这种金属的电阻率为ρ．因管线内径太小，无法直接测量，请根据图2器材，设计一个实验方案测量其内径d．
A．毫米刻度尺 B．螺旋测微器C．电流表（600mA，10Ω）
D．电流表（3A，0.1Ω）E．电压表（3V，6kΩ）F．滑动变阻器（2kΩ，0.5A）G．滑动变阻器（10Ω，2A）H．直流稳压电源（6V，0.05Ω）I．开关一个，带夹子的导线若干
（1）除待测金属材料、A、B、E、H、I外，应选用的实验器材还有______．（只填代号字母）
（2）请在图3方框内画出你设计方案的实验电路图
（3）用已知的物理常量（设长度为L，截面外边长为a）和所测得的物理量，推导出计算 金属管线内径d的表达式______．
4、实验题 实际电流表有内阻，可等效为理想电流表与电阻的串联。测量实际电流表G1内阻r1的电路如图1所示。供选择的仪器如下：
①待测电流表G1(0～5 mA，内阻约300 Ω)；
②电流表G2(0～10 mA，内阻约100 Ω)；
③定值电阻R1(300 Ω)；
④定值电阻R2(10 Ω)；
⑤滑动变阻器R3(0～1 000 Ω)；
⑥滑动变阻器R4(0～20 Ω)；
⑦干电池(1.5 V)；
⑧开关S及导线若干。
(1)定值电阻应选________，滑动变阻器应选________。(在空格内填写序号)
(2)用连线连接实物图。
?
5、简答题 图中给出器材为：
电源E（电压为12V），木板N（板上从下往上依次叠放白纸、复写纸、导电纸各一张），两个金属条A、B（平行放置在导电纸上，与导电纸接触良好，用作电极），滑线变阻器R（其总阻值小于两平行电极间导电纸的电阻），直流电压表V（量程为6V，内阻很大，其负接线柱与B极相连，正接线柱与探针P相连），开关K．
现要用图中仪器描绘两平行金属条AB间电场中的等势线．AB间的电压要求取为6V．
（Ⅰ）在图中连线，画成实验电路原理图．
（Ⅱ）下面是主要的实验操作步骤，将所缺的内容填写在横线上方．
a．接好实验电路．
b．______．
c．合上K，并将探针P与A相接触．
d．______．
e．用探针压印的方法把A、B的位置标记在白纸上．画一线段连接AB两极，在连线上选取间距大致相等的5个点作为基准点，用探针把它们的位置印在白纸上．
f．将探针与某一基准点相接触，记下电压表读数，在导电纸上移动探针，找出电压表读数与所记下的数值相同的另一点，这一点是此基准点的等势点．用探针把这一点的位置也压印在白纸上．用相同的方法找出此基准点的其它等势点．
g．______，找出其它4个基准点的等势点．取出白纸画出各条等势线．
