时间:2019-06-29 05:28:50
1、实验题 有一个电压表V，其内阻为30kΩ、量程约25V~35V，共有30个均匀小格，但刻度已经模糊。为了测量其量程并重新刻度，现提供下列器材选用：
标准电压表V1：量程3V，内阻为3kΩ
标准电压表V2：量程18V，内阻为3kΩ
电流表A：量程0~3A，内阻未知
滑动变阻器R：总阻值1kΩ
稳压电源E：30V，内阻不能忽略
电键、导线若干
（1）现有一位同学设计了如图所示的实验电路图，请指出此电路设计存在的问题；
（2）请设计一个合理的电路图，画在规定的方框内，将所选用的器材用相应的符号表出（要求测量多组数据，并尽可能提高测量的精确度）。选用记录数据中任一组，写出计算量程的表达式Ug=_________。式中各字母的意义是：_______________________。
?

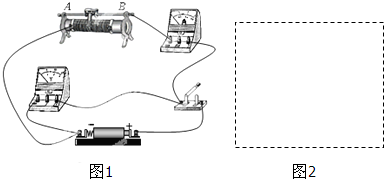

2、填空题 在做“用电压表和电流表测电池的电动势和内阻”的实验时，电路连接如图1，所提供器材都很新，规格选择合理，电路连接无误，实验时：
①电键闭合前，滑动变阻器的滑动触头应置于______端（选填“A”或“B”）
②实验时，移动滑动变阻器的滑动触头时，电压表的读数总是变化很小，其主要原因是______
③为提高电池内阻测量值的准确性．现再提供一个电阻箱阻对电路进行改进，请在图2虚线框内画出改进后的测量电路原理．
3、实验题 某兴趣小组为了测量一待测电阻Rx的阻值，准备先用多用电表粗测出它的阻值，然后再用伏安法精确地测量。实验室里准备了以下器材：
A．多用电表
B．电压表Vl，量程3V，内阻约5kΩ
C．电压表V2，量程15V，内阻约25kΩ
D．电流表Al，量程0.6A，内阻约0.2Ω
E．电流表A2，量程3A，内阻约0.04Ω
F．电源，电动势E=4.5V
G．滑动变阻器Rl，最大阻值5Ω，最大电流为3A
H．滑动变阻器R2，最大阻值200Ω，最大电流为1.5A
I．电键S、导线若干
（1）在用多用电表粗测电阻时，该兴趣小组首先选用“×10”欧姆挡，其阻值如图（甲）中指针所示，为了减小多用电表的读数误差，多用电表的选择开关应换用_______________欧姆挡；
（2）按正确的操作程序再一次用多用电表测量该待测电阻的阻值时，其阻值如图（乙）中指针所示，则Rx的阻值大约是_______________Ω；
（3）在用伏安法测量该电阻的阻值时，要求尽可能准确，并且待测电阻的电压从零开始可以连续调节，则在上述提供的器材中电压表应选_______________，电流表应选_______________，滑动变阻器应选_______________；（填器材前面的字母代号）
（4）在虚线框内画出用伏安法测量该电阻的阻值时的实验电路图。

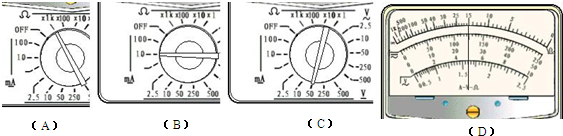

4、简答题 图中A、B、C是多用表在进行不同测量时转换开关分别指示的位置，D是多用表指针在测量时的偏转位置，由此可知：
A是用作______表，若用此档测量，指针位置如D，则读数是______；
B是用作______表，若用此档测量，指针位置如D，则读数是______；
C是用作______表，若用此档测量，指针位置如D，则读数是______．
5、选择题 用多用电表测直流电压U和测电阻R时，若红表笔插入多用表的（＋）插孔，则
[? ]
A．测U时电流从红表笔流入多用表，测R时电流从红表笔流出多用表
B．测U、R电流均从红表笔流入多用表
C．测U、R电流均从红表笔流出多用表
D．测时U电流从红表笔流出多用表，测R时电流从红表笔流入多用表
