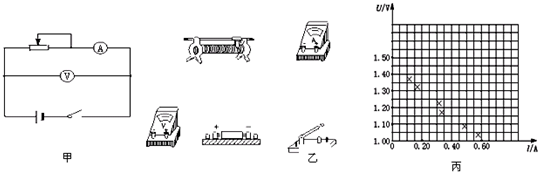

1、简答题 在用电流表和电压表测干电池的电动势和内电阻的实验中，所用电流表和电压表的内阻分别为0.1Ω和1kΩ，如图（甲）和（乙）分别为实验原理图及所需的实验仪器图．
①试在实验仪器图（乙）中画出连线，将实验仪器按原理图连接成实验电路．
②一位同学根据实验测得的6组数据在图（丙）的U-I图上标出了对应的坐标点（符号为×），请作出U-I图线，并由图线求出电源电动势E=______V，电源内阻r=______Ω．
2、填空题 在测定一节水果电池的电动势和内阻的实验中，备有下列器材：
A．水果电池E（电动势大约0.3v，内电阻约3Ω）
B．电流表A1，（满偏电流3mA，内阻r1=100Ω）
C．电流表A2：（满偏电流l00mA，内阻约lΩ）
D．电压表V（0-3V，内阻约1000Ω）
E．滑动变阻器R1，（0一20Ω，1A）
F．滑动变阻器R2?（0一200Ω，1A）
G．开关S和导线若干?
（a）为了方便且能准确地进行测量，其中应选用的滑动变阻器是______（用序号字母表示）
（b）请在虚线框图中画出测量电池电动势和内阻的实验电路图，并用题中所给的相应的符号标注．
3、实验题 为了测定一节干电池的电动势和内阻，在实验中备有下列器材：
A．待测干电池（电动势约为1.5V，内电阻小于1.0Ω）
B．电流表A1（0～0.6A,内阻约0.1Ω）
C．电流表A2（0～3A,内阻约0.05Ω）
D．滑动变阻器R1（0～20Ω，10A）
E．滑动变阻器R2（0～100Ω，1A）
F．电流表G（满偏电流3mA，内阻RG=10Ω）
G定值电阻R3=990Ω H、开关，导线若干
（1）为测量方便、准确，应选用的器材有_________。
（2）请利用本题所提供的器材，画出你设计的实验电路图。
（3）图为某一同学根据他所设计的实验绘出的I1--I2图线（I1为电流表G的示数，I2为电流表A的示数），由图线可求得被测电池的电动势E= ______V，内电阻为r=______ Ω。

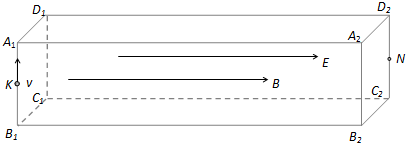

4、简答题 如图所示，某空间内同时存在水平向右的匀强电场和匀强磁场，电场强度和磁感应强度分别为E和B．在该空间内有一个虚拟的正四棱柱．现有一带电量为q、质量为m的粒子（不计重力）以某一速度由A1B1的中点K向A1点飞入，恰好能从C2D2的中点N飞出，已知?A1B1=L、A1A2=4L，求：
（1）粒子从K点飞入时的速度v
（2）粒子从?C2D2的中点N飞出时，粒子的动能
（3）电场强度E与磁感应强度B的函数关系
5、实验题 在“测定金属的电阻率”的实验中，用螺旋测微器测量金属丝直径时的刻度位置如图所示，用米尺测量金属丝的长度L=0.810m。金属丝的电阻大约为4Ω。先用伏安法测出金属丝的电阻，然后根据电阻定律计算出该金属材料的电阻率。
（1）从图中读出金属丝的直径D为___________mm。
（2）在用伏安法测定金属丝的电阻时，除被测的电阻丝外，还有如下供选择的实验器材：
直流电源：电动势约4.5V，内阻很小；
电流表A1：量程0～0.6A，内阻0.125Ω；
电流表A2：量程0～3.0A，内阻0.025Ω；
电压表V：量程0～3V，内阻3kΩ；
滑动变阻器R1：最大阻值10Ω；
滑动变阻器R2：最大阻值50Ω；
开关、导线等。
在可供选择的器材中，应该选用的电流表是___________，应该选用的滑动变阻器是____________。
（3）根据所选的器材，画出实验电路图。
（4）若根据伏安法测出电阻丝的电阻为Rx，则这种金属材料的电阻率表达式为____________。（用字母表示）
