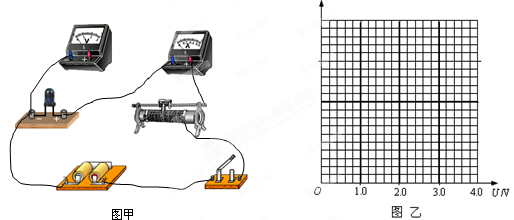

1、实验题 物理兴趣小组的同学利用图甲所示的实验器材，测绘某个电学元件的伏安特性曲线。下表是他们在实验中记录的一组数据。其中毫安表内阻约为200Ω。
| U /V | 0 | 0.40 | 0.80 | 1.20 | 1.60 | 2.00 | 2.40 | 2.80 |
| I /mA | 0 | 0.6 | 2.1 | 4.2 | 7.1 | 12.2 | 18.8 | 30.0 |
2、实验题 （9 分）用以下器材测量电阻Rx的阻值：
待测电阻Rx，阻值约为100Ω；
电源E，电动势约为6．0V，内阻可忽略不计；
电流表A1，量程为0～50mA，内电阻r1=20Ω；
电流表 A2，量程为0～300mA，内电阻r2约为 4Ω；
定值电阻R0，阻值 R0=20Ω；
滑动变阻器R，最大阻值为10Ω；
单刀单掷开关S，导线若干．
（1）测量中要求两块电表的读数都不小于量程的1/3，且要求尽量多测几组数据，在方框中画出测量电阻Rx的实验电路原理图（图中的元件用题干中相应的英文字母标注）．
（2）若某次测量中电流表A1的示数为I1，电流表A2的示数为I2．则由已知量和测量量计算Rx的表达式为 Rx= 。
3、实验题 测量“2.5V， 1.2W”的小灯泡在0-2.5V电压下的实际功率和电阻值，除了电键，若干导线外还备有下列器材：
A.电压表((0-3-15V， 0-3V量程的内电阻为3k
， 0-15V量程的内电阻为15k )
B.电流表(0-0.6-3A， 0-0.6A量程的内电阻为0.13， 0-3A量程的内电阻为0.025)
C.直流电源(电动势为3V，内电阻不详)
D.滑动变阻器(最大阻值5，额定电流1A)
①电流表应当选用_______量程.
②按照实验要求，用笔连线代替导线将图a中的器件连接成完整实验电路。
③当电压表示数为2.50V时，电流表示数如图b所示，则小灯泡在额定电压下的实际功率为____W，灯丝电阻为______(均保留3位有效数字)
④通过实验得到的数据画出小灯泡的I-U曲线如图c，若把小灯泡接到图d的电路中，若电源电动势E=2.0V，内阻不计，电阻R=5，则此时小灯泡的功率是______W.
4、实验题 测定电源的电动势和内电阻的实验电路和U-I图像如下:请回答下列问题
（1）现备有以下器材：
A．干电池1个 B．滑动变阻器（0~50Ω）
C．滑动变阻器（0~1750Ω） D．电压表（0~3V）
E．电压表（0~15V） F．电流表（0~0.6A）
G．电流表（0~3A）
其中滑动变阻器应选___ ，电流表应选_ __。(填字母代号)
（2）右图是根据实验数据画出的U-I图像。由此可知这个干电池的电动势E = V，内电阻r = Ω。
5、实验题 在测定一节干电池的电动势和内电阻的实验中，备有下列器材：
A．待测的干电池（电动势约1.5V，内电阻约1.0
）
B．电压表V（量程0--3V，内阻
约为1000）
C．电流表A（量程0--0.6A，内阻
约为1）
D．滑动变阻器R1（0--20，10A）
E．滑动变阻器R2（0--200，1A）
F．开关和导线若干
（1）某同学设计了如图甲所示的（a）、（b）两个参考实验电路，其中合理的是_______图所示的电路；在该电路中，为了操作方便且能准确地进行测量，滑动变阻器应选_______（填写器材前的字母代号）。
（2）通电前应该把变阻器的阻值调至_______（填“最左边”或“最右边”）
（3）图乙为该同学根据（1）中选出的合理的实验电路，利用测出的数据绘出的U--I图线，则由图线可得被测电池的电动势
E= V，内阻r= 。（结果保留3位有效数字）
（4）考虑电表内阻的影响，按正确图示的方式连接所测得的电源电动势和电源电动势的真实值的关系为：
_____
（填“大于”、“等于”、或“小于”）
