1、实验题 （9分）某研究性学习小组为了制作一种传感器，需要选用一电器元件。图为该电器元件的伏安特性曲线，有同学对其提出质疑，先需进一步验证该伏安特性曲线，实验室备有下列器材：

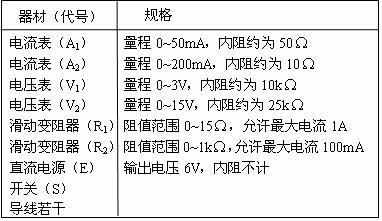

①为提高实验结果的准确程度，电流表应选用 ；电压表应选用 ；滑动变阻器应选用 。（以上均填器材代号）
②为达到上述目的，请在虚线框内画出正确的实验电路原理图，并标明所用器材的代号。
参考答案：① A2 V1 R1 （每空2分） ②如下图
本题解析：略
本题难度：简单
2、选择题 用图象法计算电动势和内电阻时，先要描点，就是在U—I坐标系中描出与每组I、U值对应的点，以下说法中不正确的是( )
A．这些点应当基本上在一条直线上，由于偶然误差不能避免，所以U—I图线不可能通过每一个点
B．这些点应当准确地分布在一条直线上，即U—I图线应通过每个点
C．不在U—I图线上的点应当大致均衡地分布在图线两侧
D．个别偏离直线太远的点，应当舍去
参考答案：B
本题解析：连线时应使尽量多的点落在一条线上，个别偏差较大的点舍掉，不在线上的点尽量分布在线两侧，B错。
本题难度：一般
3、实验题 （双选）在使用多用电表测电阻时，以下说法正确的是（ ）
A．使用前检查指针是否指在电阻挡的“∞”处
B．每换一次挡位，都必须重新进行电阻挡调零
C．在外电路中，电流从红表笔流经被测电阻到黑表笔
D．测量时，若指针偏角较小，应换倍率较小的挡位来测量
参考答案：A B
本题解析：多用电表也是利用灵敏电流表改装而来的，指针应指在电流的零刻度处，即使用前检查指针是否指在电阻挡的“∞”处，A对；每换一次挡位，都必须重新进行电阻挡调零，B对；在外电路中，电流从黑表笔流经被测电阻到红表笔，C错；测量时，若指针偏角较小，说明电阻较大，应换倍率较大的挡位来测量，D错；
考点：考查对多用电表的认识和使用
点评：本题难度较小，使用多用电表时要注意使用规则，每一次换挡必须调零，指针偏角较小，是因为电阻较大，电流较小造成的
本题难度：一般
4、实验题 当小灯泡发光时其灯丝的电阻会随着发光亮度的变化而发生变化。某同学为研究这一现象，按照自己设计的实验电路测量小灯泡的电流I和电压U，得到如下表所示的数据。
| I（A） | 0.12 | 0.22 | 0.29 | 0.34 | 0.38 | 0.42 | 0.45 | 0.47 | 0.49 | 0.50 |
| U（V） | 0.20 | 0.40 | 0.60 | 0.80 | 1.00 | 1.20 | 1.40 | 1.60 | 1.80 | 2.00 |
参考答案：
【小题1】如下图a所示（3分）
【小题2】如下图b所示 灯丝电阻随发光亮度增加而变大（2分）
【小题3】0.28 53%（每空2分）
本题解析：（1）由表格数据可知，灯泡电阻约为2Ω~4Ω，远小于电压表内阻，应采用电流表外接法；由表格中的第一组数据可知，要取到0.12A的电流，滑动变阻器需用分压式接法。
（2）做小灯泡的U－I曲线时要先描点，用平滑的曲线将尽量多的点连在曲线上，连不上的尽量分布在曲线两侧；由描绘出的图象观察可得，U－I图象的斜率越来越大，故灯丝电阻随发光亮度增加而变大。
（3）小灯泡和电源串联的电路如上图所示，作出U=E－Ir的图线如图中倾斜直线，根据两图线交点的物理意义可知，此时电源和灯泡的电流为0.35A，灯泡工作电压为0.80V，因此小灯泡的实际功率为P=UI=0.28W。电源效率为
×100%=
×100%=53%。
本题难度：一般
5、实验题 在用电流表和电压表测电池的电动势和内电阻的实验中，电源的电动势不超过1.5V，
内阻不超过1Ω， 电压表（0---3V，3KΩ）， 电流表（0---0.6A，1Ω）， 滑动变阻器有R1（10Ω，2A）和R2（100Ω，0.1A）各一只. 实验电路如图（甲）
（1）实验中滑动变阻器应选用 （填“R1”或“R2”）
（2）某位同学在实验操作时电路连接如图（乙）所示，该同学接线中错误（或不妥当）的实验器材是
A．滑动变阻器 B．电压表 C．电流表
参考答案：（1）R1 （2）A （每空2分）
本题解析：（1）由于滑动变阻器选用限流接法，所以阻值应与电源内阻相当，所以滑动变阻器应选用R1（2）电路中滑动变阻器起不到控制作用，A错；
考点：考查测量电源电动势和内阻
点评：难度较小，当滑动变阻器选用限流接法时，为了控制电路电流大小方便，需要阻值与电路阻值相当
本题难度：一般
