1、实验题 一只电流表的满偏电流为Ig="3" mA，内阻为Rg=100Ω，若改装成量程为I=30mA的电流表，应并联的电阻阻值为 Ω；若将改装改装成量程为U=15V的电压表，应串联一个阻值为 Ω的电阻。

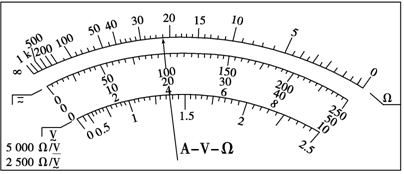

2、实验题 如图是我校实验室中的一个多用电表，它的欧姆挡有三个倍率，分别是×1 Ω、×10 Ω、×100 Ω.，用×10 Ω挡测量某电阻时，操作步骤正确，发现表头指针偏转角度较小，但可以读出电阻值，为了较准确地进行测量，应换到________挡．换挡后立即用表笔连接待测电阻进行读数，表盘的示数如图所示，读出的数据是________，发现测量出的电阻值与第一次测量值偏差很大原因是 。
3、实验题 如图所示，直线A为电源a的路端电压与电流的关系图象；直线B为电源b的路端电压与电流的关系图象；直线C为一个电阻R的两端电压与电流的关系图象.如果将这个电阻R分别接到a、b两电源上，那么有 ( )
A．R接到a电源上，电源的效率较高
B．R接到b电源上，电源的输出功率较大
C．R接到a电源上，电源的输出功率较大，但电源效率较低
D．R接到b电源上，电阻的发热功率和电源的效率都较高
4、实验题 （10分）某实验小组为了测定某一标准圆柱形导体的电阻率．
①首先用多用电表进行了电阻测量，主要实验步骤如下：
A．把选择开关扳到“×10”的欧姆挡上；
B．把表笔插入测试插孔中，先把两根表笔相接触，旋转欧姆调零旋钮，使指针指在电阻刻度的零位上；
C．把两根表笔分别与圆柱形导体的两端相接，发现这时指针偏转较大；
D．换用“×100”的欧姆挡进行测量，随即记下欧姆数值；
E．把表笔从测试笔插孔中拔出后，将选择开关旋至OFF，把多用电表放回原处．
上述实验中有二处操作错误：
错误一： ． 错误二： ．
②分别用游标卡尺和螺旋测微器对圆柱形导体的长度L和直径d进行测量，结果如图所示，其读数分别是L＝ mm，d= mm．
③为使实验更准确，又采用伏安法进行了电阻测量，右上图两个电路方案中，应选择图 ．用实验中读取电压表和电流表的示数U、I和（2）中读取的L、d，计算电阻率的表达式为ρ＝ ．
5、实验题 某同学用如图所示的实物电路，描绘额定电压为4.0 V的小灯泡的伏安特性曲线，并研究小灯泡实际功率．
（1）根据实物图，在下面线框内画出电路图．
(2)闭合开关，将滑动变阻器的滑片P向b端移动，发现“电流表的示数几乎为零，电压表 的示数逐渐增大”，则分析电路的可能故障为________．
A．小灯泡短路
B．小灯泡断路
C．电流表断路
D．滑动变阻器断路
(3)根据如图所示I－U图线，可确定小灯泡在电压为2.0 V时实际功率为________W.
