1、简答题 如图甲所示，足够长平行金属导轨倾斜放置，倾角为37°，宽度为0.5m，电阻忽略不计，其上端接一小灯泡，电阻为1Ω．质量为0.2kg的导体棒MN垂直于导轨放置，距离顶端1m，接入电路的电阻为1Ω，两端与导轨接触良好，与导轨间的动摩擦因数为0.5．在导轨间存在着垂直于导轨平面向下的匀强磁场，磁感应强度随时间变化的规律如图乙所示．先固定导体棒MN，2s后让MN由静止释放，运动一段时间后，小灯泡稳定发光．重力加速度g取10m/s2，sin37°=0.6．求
（1）1s时流过小灯泡的电流大小和方向；
（2）小灯泡稳定发光时消耗的电功率；
（3）小灯泡稳定发光时导体棒MN运动的速度．
2、选择题 如图甲所示，n=50匝的圆形线圈M，它的两端点a、b与内阻很大的电压表相连，线圈中磁通量的变化规律如图乙所示，则a、b两点的电势高低与电压表的读数为
[? ]
A．φa>φb，20 V
B．φa>φb，10 V?
C．φa<φb，20 V
D．φa<φb，10 V

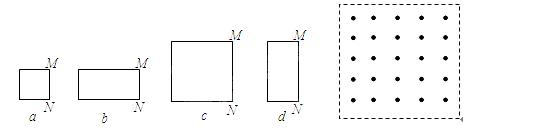

3、选择题 用相同导线绕制的边长为L或2L的四个闭合导体线框，以相同的速度匀速进入右侧匀强磁场，如图所示．在每个线框进入磁场的过程中，M、N两点间的电压分别为Ua、Ub、Uc和Ud．下列判断正确的是（ ）（所有长边是2L ,短边是L）
A．
B．
C．
D．
4、计算题 一个用绝缘材料制成的扁平薄圆环，其内、外半径分别为
、
，厚度可以忽略。两个上下表面都带有电荷，每个面的电荷面密度
为已知常量。薄圆环绕通过环心垂直环面的轴以
转动。将一半径为
、电阻为
并与薄圆环共面的导线圆环与薄圆环同心放置。试求：
（1）薄圆环转动时在圆心处产生的磁感应强度为多少？
（2）若薄圆环以大小不变的角加速度
减速转动，
时刻的角速度为
，在薄圆环减速运动过程中导线圆环中的感应电动势为多少？
提示：（1）角加速度表示单位时间里角速度的变化量。
（2）半径为
、通有电流
的圆线圈（环形电流），在圆心处产生的磁感应强度为
（
为已知常量）
5、简答题 如图所示，电阻忽略不计的两根两平行光滑金属导轨竖直放置，其上端接一阻值为3Ω的电阻R．在水平虚线L1、L2间有一与导轨所在平面垂直的匀强磁场B，磁场区域的高度为d=0.5m．导体棒a的质量ma=0.2kg、电阻Ra=3Ω；导体棒b的质量mb=0.1kg、电阻Rb=6Ω，它们分别从图中M、N处同时由静止开始沿导轨向下滑动，且都能匀速穿过磁场区域，当b?刚穿出磁场时a正好进入磁场．（不计a、b之间的作用）求：
（1）在整个过程中，a棒和b棒分别克服安培力做了多少功？
（2）在b穿过磁场区域过程中，电阻R产生的电热；
（3）M点和N点距L1的高度分别为多少？
