1、简答题 如图为握力器原理示意图，握力器把手上的连杆与弹簧一起上下移动，握力的大小可通过-定的换算关系由电流表的示数获得．当人紧握握力器时，如果握力越大，下列判断正确的有（ ）
A．电路中电阻越大
B．电路中电阻不变
C．电路中电流越小
D．电路中电流越大
2、选择题 如图所示电路中.A、B两灯均正常发光，R为一滑动变阻器，P为滑动片，若将滑动片向下滑动，则( )
A.A灯变亮
B.B灯变亮
C.R1上消耗功率变大
D.总电流变大

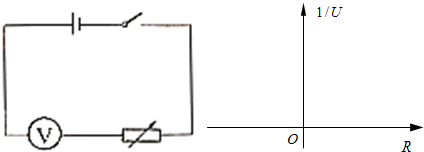

3、填空题 利用如图所示的电路可测出电压表的内阻，电源的内阻可以忽略．?R为电阻箱．当R取不同阻值时，电压表应有示数．若电阻箱阻值为R1时，电压表示数为?U1；电阻箱阻值为R2时，电压表示数为U2，则：
（1）计算电压表内电阻的表达式．
（2）若多次改变电阻箱阻值，在下图作出1/U-R图线，请说明如何得出电压表内阻值？
4、选择题 如图所示，直线A和B分别为电源a、b的路端电压和电流的关系图像，设两个电源的内阻分别为ra和rb，若将一定值电阻R0分别接到a、b两电源上，通过R0的电流分别为Ia、Ib，则
A．ra=rb,Ia=Ib
B．ra＞rb,Ia＞Ib
C．ra＞rb,Ia=Ib
D．ra＞rb,Ia＜Ib
5、填空题 有输出电压恒为6V的电源一个，最大电阻为20Ω的滑线变阻器一个，最大电阻为999.9Ω的电阻箱一个，规格是“6V，6W”的红灯及“4V，4W”的绿灯各一个，开关一个．请设计一个电路，用滑线变阻器来控制灯的明暗变化，要求滑线变阻器的滑片从最左端向右移动时，红灯由正常发光逐渐变暗直至熄灭，而绿灯由熄灭到越来越亮直至正常发光．
（1）电阻箱接入电路的阻值为______Ω；
（2）请在方框中画出电路图______．
