时间:2017-08-05 17:40:39
1、选择题 如图所示电路，
、b、c是三个相同的灯泡，其电阻均大于电池内阻r，当闭合开关S，变阻器滑片向下移动时，下列说法中正确的是
A．通过灯的电流减小
B．c灯两端的电压减小
C．b灯消耗的电功率减小
D．电源输出的电功率减小
参考答案：B
本题解析：本题是电路动态分析问题，按局部到整体，再局部分析电压、电流的变化．当变阻器的滑动触头P向上移动时，变阻器接入电路的电阻减小，外电路总电阻减小，根据闭合电路欧姆定律知，总电流I增大，因灯接在干路中，所以通过灯的电流增大，故A错误；由欧姆定律知并联部分电压
，I增大，
减小，故B正确；根据欧姆定律知
，减小，
减小，由于
，
增大，减小，因此
增大，根据
知，b灯消耗的电功率增大，故C错误；三个灯泡的电阻都大于电源内阻，由电路结构可知，外电阻大于电源的内阻，根据推论：外电阻等于电源的内阻时，电源的输出功率最大，则知，当变阻器的滑动触头P向下移动时，外电路总电阻减小，电源输出的电功率增大，故D错误．所以选B．
本题难度：一般

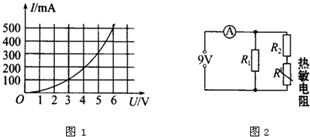

2、简答题 （1）某同学通过实验探究热敏电阻阻值随温度的变化规律，他得到了该热敏电阻的伏安特性曲线如图1所示，由图可知，热敏电阻的阻值随温度的升高而______．（填变大或变小）
（2）他将这个热敏电阻接入如图2所示的电路中，已知电源电压为9V，R1=30Ω，内阻不计的毫安表读数为500mA，则R2的阻值为______Ω．
参考答案：（1）电阻的定义式R=UI，则知I-U图象上各点与原点连线的斜率的倒数等于电阻，由图看出电压升高，电阻的温度升高，其电阻变小．
（2）通过R1的电流I1=UR1=930A=0.3A，则通过热敏电阻的电流IR′=I-I1=0.5A-0.3A=0.2A，
由I-U图读出热敏电阻的电压UR′=4V，
则R2的电压U2=U-UR′=9V-4V=5V，R2的阻值为R2=U2IR′=50.2Ω=25Ω
故答案为：
（1）变小；（2）25
本题解析：
本题难度：一般
3、选择题 在如图所示的电路中，当合上开关S后，两个灯泡均不发光，用电压表测得Uab=0，Ubc=6V，Ucd=0，如果各段导线及接线处均无问题，这说明（ ）
A．开关S未接通
B．灯泡L1的灯丝断了
C．灯泡L2的灯丝断了
D．滑动变阻器R电阻丝断了
参考答案：A、若开关S未接通，Ubc=0，与题不符．故A错误．
? B、若灯泡L1的灯丝断了，电路中电流为零，根据欧姆定律得知，Ubc=0，与题不符．故B错误．
? C、若灯泡L2的灯丝断了，电路中电流为零，灯泡L2两端电压等于电源的电压，即Ubc=6V，符合题意．故C正确．
? D、若滑动变阻器R电阻丝断了，电路中电流为零，根据欧姆定律得知，Ubc=0，与题不符．故D错误．
故选C
本题解析：
本题难度：一般
4、选择题 如图电路中，电源E的电动势为3.2V，电阻R的阻值为30Ω，小灯泡L的额定电压为3V，额定功率为4.5W．当电键S接位置1时，电压表的读数为3V，那么当电键S接到位置2时，小灯泡L的发光情况是:
A．很暗，甚至不亮
B．正常发光
C．比正常发光略亮
D．有可能先发强光后被烧坏
参考答案：A
本题解析：当开关接位置1时，电路中电流
;由闭合电路欧姆定律可知，
，解得：
；灯泡的额定电流
；电阻
,当开关接位置2时，由闭合电路欧姆定律可知
：
；故灯泡亮度很暗，甚至不亮；
故选A．
考点：
点评：解题时注意灯泡的明暗程度取决于灯泡的实际电压．
本题难度：简单

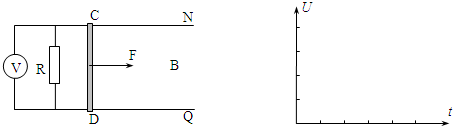

5、简答题 如图，光滑且足够长的平行金属导轨MN、PQ固定在同一水平面上，两导轨间距L=0.2m，电阻R=0.4Ω，导轨上停放着一质量m=0.1kg、电阻r=0.1Ω的金属杆CD，导轨电阻不计，整个装置处于磁感应强度B=0.5T的匀强磁场中，磁场方向竖直向下．现用一在导轨平面内，且垂直于金属杆CD的外力F，沿水平方向拉杆，使之由静止开始做加速度为a=5m/s2的匀加速直线运动，试：
（1）推导出电压表的示数随时间变化的关系式，并在图中画出电压表的示数U随时间t变化的图象．
（2）推导外力F随时间t的变化变化关系．
（3）推导外力F的功率随时间t如何变化，并求出第2s末时外力F的瞬时功率P．
参考答案：
（1）t时刻金属杆CD的速度 v=at
电压表示数为U=IR=BLRR+rv
则得 U=BLRR+rat
由图得：U=kt，联立则得k=0.4?V/s
所以U=0.4?t（V）．如图?
（2）杆所受的安培力?f=BIL=B2L2vR+r，根据牛顿第二定律得
? F-f=ma
代入得 F=B2L2vR+r+ma=B2L2R+rat+ma=k′t+ma，
解得，k′=0.1?N/s，
故外力F随时间t的变化关系式 F=0.1?t+0.5（N）
（3）外力F的瞬时功率P=Fv
P=（k′t+ma）at=0.5?t2+2.5?t（W）
可见F的瞬时功率与时间成二次函数关系，
第2s末得到：P=7?W
答：
（1）电压表的示数随时间变化的关系式为U=0.4 t（V）．在图中画出电压表的示数U随时间t变化的图象如图．
（2）外力F随时间t的变化变化关系为F=0.1 t+0.5（N）．
（3）外力F的功率随时间t的关系为P=0.5 t2+2.5 t（W），第2s末时外力F的瞬时功率P是7W．
本题解析：
本题难度：一般
