1、计算题 一发电机线圈的面积是0.05 m2，共100匝，线圈电阻为1 Ω，外接电阻R＝9 Ω，匀强磁场的磁感应强度为B＝1πT，当线圈以300 r/min的转速匀速旋转时，求：
(1)若从线圈处于中性面开始计时，写出线圈中感应电动势的瞬时值表达式．（4分）
(2)线圈转了130 s时电动势的瞬时值多大？（4分）
(3)电路中流过电阻R的电流的峰值是多少？（4分）
2、选择题 电阻R1、R2交流电源按照图甲所示方式连接，R1＝10 Ω，R2＝20 Ω。合上开关后S后，通过电阻R2的正弦交变电流i随时间t变化的情况如图乙所示。则（?）[
A．通过R1的电流的有效值是1.2 A
B．R1两端的电压有效值是6V
C．通过R2的电流的有效值是1.2
A
D．R2两端的电压有效值是6V
3、选择题 一个按正弦规律变化的交变电流的 i-t 图象如图所示.根据图象可以判定
A．交变电流的频率f="0.2" Hz
B．交变电流的有效值I=20A
C．交变电流瞬时值表达式 i="20sin0.02t" A
D．在t=T/8时刻，电流的大小与其有效值相等
4、选择题 如图A、B、C为三相交流发电机的3组线圈，a、b、c为三盏电阻不同的灯泡，已知发电机的相电压为220V，则下列说法中正确的是? (? )
A、灯泡两端的电压为220
V
B、灯泡两端的电压为220V
C、图中负载采用三角形连接
D、图中中性线可去掉 ，去掉后灯泡亮度不变

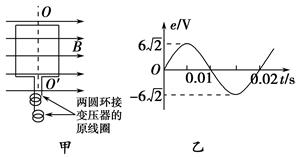

5、选择题 如图甲所示为一发电机原理图，产生的交变电流接理想变压器的原线圈、原副线圈匝数之比为22∶1，副线圈输出的电动势e随时间t变化的规律如图乙所示，发电机线圈电阻忽略不计，则 ( )．
A．在t＝0.01 s时刻，穿过发电机线圈的磁通量最大
B．变压器原线圈中瞬时电动势的表达式为e′＝132
sin 50πt V
C．若仅使发电机线圈的转速增大一倍，则变压器副线圈输出电压的频率增大一倍，而电压最大值不变
D．若仅使发电机线圈的转速增大一倍，则变压器副线圈输出电压的频率和最大值都增大一倍
