1、选择题 三个相同的电阻，分别通过如图甲、乙、丙所示的交变电流，三个图中的I0和周期T相同。下列说法中正确的是
A．在相同时间内三个电阻发热量相等
B．在相同时间内，甲、乙发热量相等，是丙发热量的2倍
C．在相同时间内，甲、丙发热量相等，是乙发热量的1/2
D．在相同时间内，乙发热量最大，甲次之，丙的发热量最小
2、填空题 如图11所示是一交流电压随时间变化的图象，此交流的周期为_? __s，交流电压的有效值为___? __V。
3、选择题 实验室里的交流发电机可简化为如图所示的模型，正方形线圈在水平匀强磁场中，绕垂直于磁感线的OO′轴匀速转动．今在发电机的输出端接一个电阻R和理想电压表，并让线圈每秒转25圈，读出电压表的示数为10 V．已知R＝10 Ω，线圈电阻忽略不计，下列说法正确的是 ( )
A．线圈平面与磁场平行时刻，线圈中的瞬时电流为零
B．从线圈平面与磁场平行开始计时，线圈中感应电流瞬时值表达式为i＝
sin 100πt （A）
C．流过电阻R的电流最大值为 A
D．电阻R上的热功率等于5 W
4、填空题 如图所示表示的是交流电的电流随时间变化的图像，负方向为正弦图像的一部分，则此交流电的电流的有效值是________A.

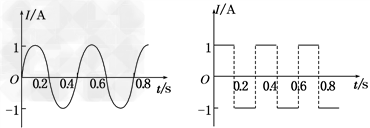

5、选择题 两只相同的电阻，分别通以正弦形的交流电和方波形的交流电。两种交流电流的最大值相等，如图所示。在正弦形交流电的一个周期内，正弦形的交流电在电阻上产生的焦耳热Q1与方波形交流电在电阻上产生的焦耳热Q2之比Q1/Q2等于
[? ]
A．3∶1?
B．1∶2
C．2∶1?
D．4∶3
