1、选择题 如图是某种正弦式交变电压的波形图，由图可确定该电压的( )
A．周期是0.01 s
B．最大值是311 V
C．有效值是220 V
D．表达式为u＝220sin 100πt(V)
参考答案：BC
本题解析：由图象知周期为0.02s，故A错误；由图象知最大值为311V，故B正确；电压的有效值为
，故C正确；表达式为
，故D错误
故选：BC
点评：要根据交流电图象正确求解最大值、有效值、周期、频率、角速度等物理量，同时正确书写交流电的表达式．
本题难度：简单

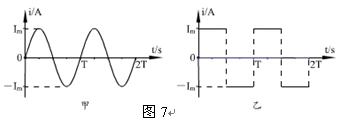

2、选择题 如图7所示，正弦波和方波交变电流的最大值相等，周期也相等，现把它们流入完全相同的电阻，则在相同的时间（远大于周期）内，两电阻发热之比
等于（?）
A．1/
B．1/2
C．1/4
D．1/1
参考答案：B
本题解析：此题涉及交变电流。在甲图中，电流的有效值为
，在乙图中，电流的有效值为
。由公式
?知，相等时间内产生的热量之比为1:2.答案选B。本题结合电流的热效应考查了交流电的有效值，难度一般。
本题难度：简单
3、选择题 通有电流i＝Imsinωt的长直导线OO′与断开的圆形导线圈在同一平面内，如图6所示(设电流由O至O′为正)，为使A端的电势高于B端的电势且UAB减小，交变电流必须处于每个周期的 ( )
A．第一个
周期
B．第二个周期
C．第三个周期
D．第四个周期
参考答案：A
本题解析：由E∝
∝
可知，要E减小，即要
减小，题中要求φA＞φB，由楞次定律知，只有在第一个周期才符合要求，A项正确．
本题难度：一般
4、选择题 正弦交流电甲和方波交流电乙的峰值、频率完全相同，把此两电流分别输入完全相同的两个电阻中，经过相同的时间（足够长）后，两电阻中消耗的电能之比W甲：W乙为（?）
A．1：2
B．1：
C．1：1
D．1：4
参考答案：A
本题解析：本题考查的是对正弦交流电和方波交流电的认识，由于正弦交流电最大值与方波交流电的峰值相同，那有效值差倍，接到相同的电阻上，电流也差倍，电能差2倍，A正确，BCD错误；
本题难度：简单
5、选择题 如图所示为一交流电压随时间变化的图象。每个周期内，前三分之一周期电压按正弦规律变化，后三分之二周期电压恒定，根据图中数据可得，此交流电压的有效值为
[? ]
A．7.5V
B．8 V
C．
D．
参考答案：C
本题解析：
本题难度：简单
