时间:2017-03-02 10:41:12
1、选择题 关于干簧管，下列说法正确的是( ? )
A．干簧管接入电路中相当于开关的作用
B．干簧管是根据热胀冷缩的原理制成的
C．干簧管接入电路中相当于电阻的作用
D．干簧管是作为电控元件以实现自动控制的
2、计算题 (18分)

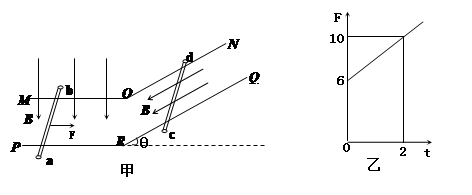

如图甲,电阻不计的轨道MON与PRQ平行放置，ON及RQ与水平面的倾角
=53°，MO及PR部分的匀强磁场竖直向下，ON及RQ部分的磁场平行轨道向下，磁场的磁感应强度大小相同，两根相同的导体棒ab和cd分别放置在导轨上，与导轨垂直并始终接触良好。棒的质量m=1.0kg，R=1.0
，长度与导轨间距相同，L=1.0m，棒与导轨间动摩擦因数
=0.5，现对ab棒施加一个方向向右，大力随乙图规律变化的力F的作用，同时由静止释放cd棒，则ab棒做初速度为零的匀加速直线运动，g取10m/s2，求
(1)ab棒的加速度大小；
(2)磁感应强度B的大小；
(3)若已知在前2s内外力做功W=30J，求这一过程中电路产生的焦耳热；
(4)求cd棒达到最大速度所需的时间.
3、计算题 （21分）
图中左边有一对平行金属板，两板相距为d，电压为V；两板之间有匀强磁场，磁感应强度大小为
，方向平行于板面并垂直于纸面朝里。图中右边有一边长为a的正三角形区域EFG（EF边与金属板垂直），在此区域内及其边界上也有匀强磁场，磁感应强度大小为B，方向垂直于纸面朝里。假设一系列电荷量为q的正离子沿平行于金属板面、垂直于磁场的方向射入金属板之间，沿同一方向射出金属板之间的区域，并经EF边中点H射入磁场区域。不计重力。
（1）已知这些离子中的离子甲到达磁场边界EG后，从边界EF穿出磁场，求离子甲的质量。
（2）已知这些离子中的离子乙从EG边上的I点（图中未画出）穿出磁场，且GI长为
。求离子乙的质量。
（3）若这些离子中的最轻离子的质量等于离子甲质量的一半，而离子乙的质量是最大的，问磁场边界上什么区域内可能有离子到达。
4、计算题 如图所示,第II象限中存在竖直向下的匀强电场，在ｘ轴的下方Ｌ处存在一个处置纸面向外的单边界匀强磁场。今有一个电量为+q、质量为m的粒子（不计重力）从A点
处以速度V0水平射入电场，恰好从坐标原点O处飞出，运动一段时间之后进入匀强磁场，并在磁场中经过P点（
）。求:
（1）平行板间的电场强度的大小；
（2）匀强磁场的磁感应强度的大小；
（3）粒子从A点运动到P点的时间。
5、计算题 （18分）如图所示，x轴上方有一匀强磁场，磁感应强度为B，磁场方向垂直于纸面向里。X轴下方有一匀强电场，电场强度为E、方向与y轴的夹角θ=45°且斜向上方。现有一质量为m电量为q的正离子，以速度v0由y轴上的A点沿y轴正方向射入磁场，该离子在磁场中运动一段时间后从x轴上的C点（图中未画出）进入电场区域，离子经C点时的速度方向与电场方向相反。 不计离子的重力，设磁场区域和电场区域足够大， 求：
（1）C点的坐标；
（2）离子从A点出发到第三次穿越x轴时的运动时间；
（3）回答：离子从第三次过x轴到第四次过x轴的过程在做什么运动。并大致画出离子前四次穿越x轴在磁场和电场区域中的运动轨迹。
