1、填空题 如图是一个正弦交变电流的电压u随时间t的变化图象，根据图象可知此交变电流的频率为 _Hz，电压的最大值为_______V, 有效值为 V

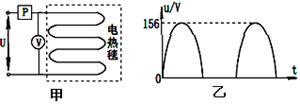

2、选择题 图甲为某型号电热毯的电路图，将电热丝接在u=156sin120πt V的电源上，电热毯被加热到一定温度后，由于P的作用使输入的正弦交流电仅有半个周期能够通过，即电压变为图乙所示的波形，从而进入保温状态，若电热丝的电阻保持不变，则此时交流电压表的读数是(? )
A．156V
B．110V
C．78V
D．55V
3、选择题 一只矩形线圈在匀强磁场中绕垂直于磁感线的轴匀速转动,穿过线圈的磁通量随时间变化的图象如图甲所示,则下列说法中正确的是(? )
A．t=0时刻,线圈平面与中性面垂直
B．t="0.01" s时刻,Φ的变化率最大
C．t="0.02" s时刻,交流电动势达到最大
D．该线圈相应产生的交流电动势的图象如图乙所示
4、选择题 矩形线框在匀强磁场内匀速转动过程中，线框输出的交流电压随时间变化的图像如图所示，下列说法中正确的是
A．交流电压的有效值为36
V
B．交流电压的最大值为36V，频率为0.25 Hz
C．2 s末线框平面垂直于磁场，通过线框的磁通量最大
D．1 s末线框平面垂直于磁场，通过线框的磁通量变化最快
5、选择题 一个矩形线圈在匀强磁场中转动产生的交流电
伏，那么（?）
A．该交流电频率是100赫兹
B．当t = 0时刻，线圈平面恰好与中性面重合
C．当t=1/200秒时，e有最大值
D．使用这个交流电的用电器，每通过一库仑的电量时，电流做功220焦耳
