1、实验题 在“描绘小灯泡的伏安特性曲线”的实验中，某同学测得电流一电压的数据如下表所示：
（1）用上表数据描绘电压随电流的变化曲线；
（2）为了探究灯丝电阻与温度的关系，已作出电阻随电流的变化曲线如图所示；请指出图线的特征，并解释形成的原因。
参考答案：（1）
（2）电阻随电流增大。存在三个区间，电阻随电流的变化快慢不同：第一区间电流很小时，电阻变化不大；第二区间灯丝温度升高快，电阻增大快；第三区间部分电能转化为光能，灯丝温度升高变慢，电阻增大也变慢
本题解析：
本题难度：一般
2、简答题 某物理小组准备探究某种元件Q（标有4V，2W字样）的伏安特性曲线，他们找来了下列器材：
A、电压表V1（0～5V，内阻约10kΩ）
B、电压表V2（0～10V，内阻约20kΩ）
C、电流表A（0～0.6A，内阻约0.4Ω）
D、滑动变阻器R1（5Ω，1A）
E、滑动变阻器R2（500Ω，0.2A）
（1）实验中电压表选用______，为使实验误差尽量减小，要求电压从零开始变化且多取几组数据，滑动变阻器应选用______（均填器材前的序号）．

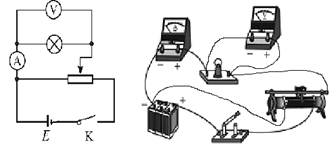

（2）请将图中的实物连线补充完整．
（3）检查实验电路连接正确，然后闭合开关，调节滑动变阻器滑片，发现电流表和电压表指针始终不发生偏转．在不断开电路的情况下，检查电路故障，应该使用多电表的______挡；检查过程中将多用电表的红、黑表笔与电流表“+”、“-”接线柱接触时，多用电表指针发生较大角度的偏转，说明电路故障是______．
参考答案：（1）灯泡两端的电压最大是4V，故电压表应选用A：V1，
由题意可知，电流电压是从零开始变化的，故应选用分压接法，故滑动变阻器应选用D：R1；
（2）由原理图可知，滑动变阻器采用了分压接法，即先将下面两个固定的接线柱接在电源两端；再将用电器的一端接在上面任意一个接线柱上，另一端接到下面任意一个接线柱上；同时电流表采用外接法，注意电表的正极流入；实物图如图；
（3）实验电路连接正确，闭合开关，调节滑动变阻器滑动头，发现电流表和电压表指针始终不发生偏转，说明电路存在断路．在不断开电路的情况下，应该使用多用电表直流电压挡检查电路故障；检查过程中将多用表的红、黑表笔与电流表“+”、“-”接线柱接触时，多用电表指针发生较大角度的偏转，说明电路故障是电流表断路．
故答案为：（1）A，D；（2）如图：（3）直流电压；电流表断路．
本题解析：
本题难度：一般
3、实验题 在“描绘小电珠的伏安特性曲线”的实验中备有下列器材：
A．小灯泡(3.8 V,1.5 W)
B．直流电源(电动势4.5 V，内阻约0.4 Ω)
C．电流表(量程0～500 mA，内阻约0.5 Ω)
D．电压表(量程0～5 V，内阻约5000 Ω)
E．滑动变阻器R1(0～5 Ω，额定电流2 A)
F．滑动变阻器R2(0～50 Ω，额定电流1 A)
G．开关一个，导线若干
如果既要满足测量要求，又要使测量误差较小，应选择如图所示的四个电路中的________，（3分）应选用的滑动变阻器是_______。(2分)
参考答案：丙 R1(或E)
本题解析：由于伏安特性曲线中的电压和电流均要从零开始测量，所以滑动变阻器应选用分压式，分压式接法适用于测量较大阻值电阻（与滑动变阻器的总电阻相比），由于
，选用
时滑片移动时，电压变化明显，便于调节．又小灯泡的电阻约
，
，所以安培表应该选用外接法．故应选用图丙所示电路由于电路中采用分压接法，故滑动变阻器应采用小电阻；
本题难度：一般

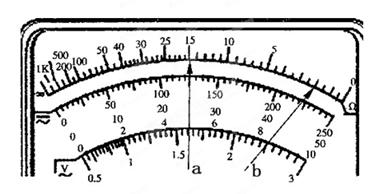

4、实验题 图（甲）是一个多量程多用电表的简化电路图，测量电流、电压和电阻各有两个量程，当转换开关S旋到位置3时，可用来测量____（选填“电阻”、“电压”或“电流”）；当S旋到位置____时，可用来测量电流，其中S旋到位置?时量程较大用多用电表测量小电珠（4．8V 1．4W）的电阻，应选择多用电表电阻挡的倍率?（选填“×1”、“×10”或“×100”）；调零后，将表笔分别与小电珠的两端连接，示数如图（乙），则测量结果为?Ω
参考答案：电阻? 1、2? 1?×1? 12（或12.0）
本题解析：（1）测量电阻时欧姆表内部应接有电源，由图甲可知测电阻只有接3或4；当转换开关S旋到1和2时，测量电流，电流表表头所并联的电阻越大，所测量电流值越小，故当转换开关S旋到1的量程比旋到2的量程大．
（2）由
可求出小电珠正常工作时的电阻，当欧姆表指针指在刻度盘中央附近时，测量误差较小，应根据“×1”挡读出电阻，电阻值为R=12×1Ω=12Ω
本题难度：一般
5、实验题 某同学利用图甲所示电路，探究了电源在不同负载下的输出功率。
小题1:所得实验数据如下表，请在给出的直角坐标系中画出
的图像。
小题2:根据所画的U－I图像，可求得电流I＝0.20A时电源的输出功率约为??W（保留两位有效数字）。
小题3:（多选题）实验完成后，该同学对实验方案进行了反思，认为按图甲电路进行实验操作的过程中存在安全隐患，并对电路重新设计。在图乙所示的电路中（Rx阻值未知），你认为既能测出电源在不同负载下的输出功率，又能消除安全隐患的是
参考答案：
小题1:
小题2:0.37±0.05 ?
小题3:BC
本题解析：此题涉及实验测定电源的输出功率。小题1:根据表中数据描点，在连线时偏离比较大的第四个点舍弃不用。小题2:当电流为0.20A时，由图线可以看出电压大约为1.85左右，则功率大约为
左右。小题3:图甲的安全隐患是电阻可能为0，造成电路中电流过大。BC的电路图外电阻不会为零。A图电流所测电流不是总电流，D图所测电压不是总电压。所以答案选择BC。本题考查了电路图设计和数据处理，有一定综合性。
