1、选择题 如图所示，矩形线框abcd的一边ad恰与长直导线重合（互相绝缘）．现使线框绕不同的轴转动，不能使框中产生感应电流的是（ ? ）
A．绕ad边为轴转动
B．绕oo′为轴转动
C．绕bc边为轴转动
D．绕ab边为轴转动
参考答案：A
本题解析：
本题难度：一般
2、简答题 如图各情况中，电阻R=0．lΩ，运动导线的长度都为l=0.05m，作匀速运动的速度都为v=10m/s．除电阻R外，其余各部分电阻均不计．匀强磁场的磁感强度B=0.3T．试计算各情况中通过每个电阻R的电流大小和方向．
参考答案：根据法拉第电磁感应定律得，每个金属棒上的产生的感应电动势：E=BLv=0.3×0.05×10V=0.15V
（a）由于两根金属棒产生的电动势的方向相同，电动势并联，电路中的总电动势为0，所以电流是0；
（b）由于两根金属棒产生的电动势的方向左侧向上，右侧向下，电动势串联，电路中的总电动势为2×0.15=0.30V，所以电流是Ib=0.300.1A=3A，方向从左向右；
（c）R，R并联，电阻两端的电压都是0.15V，所以电流都是：Ic=ER=0.150.1A=1.5A，方向从上向下；
（d）R与R并联后与金属棒的电阻串联，则电路中的总电阻：r总=12R+R=32R=32×0.1Ω=0.15Ω
流过金属棒的电流：I=Er总=0.150.15A=1A
由于两个电子阻值相同，所以：Id=12I=0.5A方向都是从上向下．
答：四个图中的电流分别是：a：0；b：3A，从左向右；c：1.5A，从上向下；d：0.5A，从上向下．
本题解析：
本题难度：一般

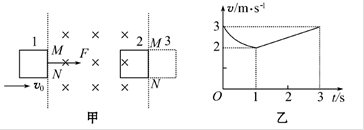

3、选择题 如图甲所示，在光滑水平面上用恒力F拉质量为1 kg的单匝均匀正方形铜线框，在1位置以速度v0＝3 m/s进入匀强磁场时开始计时t＝0，此时线框中感应电动势为1 V，在t＝3 s时刻线框到达2位置开始离开匀强磁场.此过程中v-t图象如图乙所示，那么（?）
A．t＝0时线框右侧的边两端M、N间电压为0.25 V
B．恒力F的大小为1.0 N
C．线框完全离开磁场的位置3的瞬时速度为2 m/s
D．线框完全离开磁场的位置3的瞬时速度为1 m/s
参考答案：C
本题解析：t＝0时，线框右侧边NM的两端电压为路端电压，总的感应电动势为E=Bav0，路端电压为
，选项A错误；在t=1到3s内，线框做匀加速运动，没有感应电流，线框不受安培力，则有F=ma，由运动图像的斜率表示加速度，求得
，则F=0.5N，选项B错误；由b图可知，在t=3s时刻线框到达2位置开始离开云强磁场的瞬间位置3速度与2s时刻的速度相等，即为2m/s，故选C正确；D错误；故选C
点评：本题难度中等，抓住速度-时间图象的斜率表示加速度．根据加速度的变化判断物体的受力情况．还注意分析线框出磁场与进磁场运动情况的关系，就能正确解答
本题难度：一般
4、选择题 如图所示，空间某区域中有一匀强磁场，磁感应强度方向水平，且垂直于纸面向里，磁场上边界b和下边界d水平。在竖直面内有一矩形金属线框，线框上下边的距离很短，磁场上下边界之间的距离大于水平面a、b之间的距离。线框从水平面a开始下落，当线框下边刚通过水平面b、c、d时，线框所受到的磁场力的大小分别为
、
和
，则
A．
B．
C．
D．
参考答案：D
本题解析：线圈从a到b做自由落体运动，在b点开始进入磁场切割磁感线所以受到安培力，由于线圈的上下边的距离很短，所以经历很短的变速运动而进入磁场，以后线圈中磁通量不变不产生感应电流，在c处不受安培力，
；但线圈在重力作用下依然加速，因此从d处切割磁感线所受安培力必然大于b处，
．则。故选D．
本题难度：一般
5、选择题 一只断灯丝的灯泡，摇接灯丝后使用，要比原来亮一些，这是因为灯丝的
A.电阻变小
B.电阻增大
C.电阻率减小
D.电阻率增大
参考答案：A
本题解析：根据公式
当摇接灯丝后灯丝长度减小,电阻减小,所以要比原来的亮一些,A正确,
思路分析：根据公式分析
试题点评：考查了的应用
本题难度：简单
