1、选择题 如图所示，导线框abcd放在光滑的平行导轨上，与导轨接触良好，现使导线框abcd向右运动，G1、G2是两只电流表，则（ ）
A．G1、G2中都有电流通过
B．G1、G2中都没有电流通过
C．只有G1中有电流通过
D．只有G2中有电流通过
参考答案：导线框向右滑动时，ab边、dc边与左侧导轨构成的闭合回路磁通量增加，回路中会产生感应电流，因此有电流流过两电流表G1和G2．
故选：A．
本题解析：
本题难度：简单
2、选择题 在图中直角坐标系xOy的一，三象限内有垂直纸面的匀强磁场，磁感应强度大小均为B，方向如图所示。半径为l，圆心角为60°的扇形导线框OPQ从图示位置开始以ω=
rad/s的角速度绕O点在xOy平面内沿逆时针方向匀速转动。则在线框转动一周的过程中，线框中感应电动势随时间变化关系大致是下图中的(设沿OPQ的电动势方向为正)
[? ]
A.
B.
C.
D.
参考答案：B
本题解析：
本题难度：一般
3、选择题 如图2所示，长为L的金属导线弯成一圆环，导线的两端接在电
容为C的平行板电容器上，P、Q为电容器的两个极板，磁场垂
直于环面向里，磁感应强度以B＝B0＋Kt(K>0)随时间变化，t＝0
时，P、Q两板电势相等．两板间的距离远小于环的半径，经时间
t，电容器P板? ( )
A．不带电
B．所带电荷量与t成正比
C．带正电，电荷量是
D．带负电，电荷量是
参考答案：D
本题解析：磁感应强度以B＝B0＋Kt(K>0)随时间变化，由法拉第电磁感应定律E＝
＝S
＝KS，而S＝
，经时间t电容器P板所带电荷量Q＝EC＝；由楞次定律知电容器P板带负电，故D选项正确．
本题难度：简单

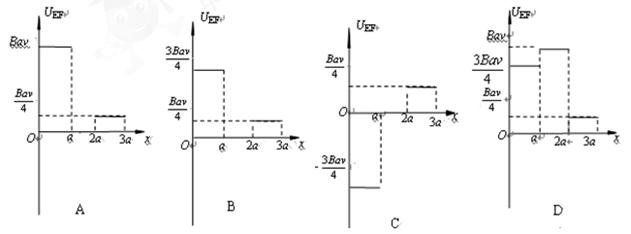

4、选择题 如图甲所示，垂直纸面向里的匀强磁场的区域宽度为2a，磁感应强度的大小为B。一边长为a、电阻为4R的 正方形均匀导线框CDEF从图示位置开始沿x轴正以速度v匀速穿过磁场区域，在乙图中给出的线框E、F两端的电压UEF与线框移动距离
的关系的图象正确的是
参考答案：D
本题解析：
进磁场过程EF切割磁感线，产生感应电动势
，EF相当于电源，其他三边相当于外电路，组成闭合回路，EF两端的电压
为路端电压，即
，
线框都在磁场中，EF和CD分别切割磁感线，产生感应电动势大小相等方向相反，EF两端电压即EF切割磁感线产生的电动势。
线框离开磁场，CD切割磁感线，相当于电源，产生感应电动势，EF相当于外电路一个电路，因此EF两端的电压
，根据楞次定律，进出磁场感应电流方向不同，进磁场过程F为高电势，出磁场过程，F仍未高电势，所以进出磁场EF的端电压方向一致，对照选项B对。
本题难度：一般
5、选择题 如图所示，在一根软铁棒上绕有一个线圈，a、b是线圈的两端，a、b分别与平行导轨M、N相连，有匀强磁场与导轨面垂直，一根导体棒横放在两导轨上，要使a点的电势比b点的电势高，则导体棒在两根平行的导轨上应该（ ）
A．向左加速滑动
B．向左减速滑动
C．向右加速滑动
D．向右减速滑动
参考答案：A、B、当导体棒向左加速或减速滑动时，根据右手定则判断可知，导体棒产生向下的感应电流，其下端相当于电源的正极，电势较高，则b点的电势比a点的电势高，故A、B错误．
C、D、当导体棒向右加速或减速滑动时，根据右手定则判断可知，导体棒产生向上的感应电流，其上端相当于电源的正极，电势较高，则a点的电势比b点的电势高，故CD正确．
故选：CD．
本题解析：
本题难度：简单
