1、计算题 如图（a）所示，平行金属导轨MN、PQ光滑且足够长，固定在同一水平面上，两导轨间距L＝0．25 m，电阻R＝0．5 Ω，导轨上停放一质量m＝0．1 kg、电阻r＝0．1 Ω的金属杆，导轨电阻可忽略不计，整个装置处于磁感应强度B＝0．4 T的匀强磁场中，磁场方向竖直向下，现用一外力F沿水平方向拉杆，使其由静止开始运动，理想电压表的示数U随时间t变化的关系如图（b）所示．
（1）分析证明金属杆做匀加速直线运动；
（2）求金属杆运动的加速度；
（3）写出外力F随时间变化的表达式；
（4）求第2．5 s末外力F的瞬时功率．
2、选择题 如图所示，MN、PQ是与水平面成θ角的两条平行光滑且足够长的金属导轨，其电阻忽略不计．空间存在着垂直于轨道平面向上的匀强磁场，磁感应强度大小为B．导体棒ab、cd垂直于导轨放置，且与轨道接触良好，每根导体棒的质量均为m，电阻均为r，轨道宽度为L．与导轨平行的绝缘细线一端固定，另一端与ab棒中点连接，细线承受的最大拉力Tm=2mgsinθ．今将cd棒由静止释放，则细线被拉断时，cd棒的（ ）
A．速度大小是
| 2mgrsinθ B2L2 |
| mgrsinθ B2L2 |
3、选择题 如图所示，闭合的矩形导体线圈abcd在匀强磁场中绕垂直于磁感线的对称轴OO"匀速转动，沿着OO"方向观察，线圈沿逆时针方向转动，已知匀强磁场的磁感应强度为B，线圈匝数为n，ab边的边长为l1，ad边的边长为l2，线圈电阻为R，转动的角速度为ω，则当线圈转至图示位置时
[? ]
A．线圈中感应电流的方向为abcda
B．线圈中的感应电动势为2nBl2ω
C．穿过线圈磁通量随时间的变化率最大
D．线圈ad边所受安培力的大小为
4、选择题 如图所示，两个垂直纸面的匀强磁场方向相反，磁感应强度的大小均为B，磁场区域的宽度均为2a，一个直径为2a的导线圆环从图示位置沿x轴正方向匀速穿过两磁场区域，以逆时针方向为电流的正方向，则感应电流I与导线圆环移动距离x的关系图象正确的是（ ? ）

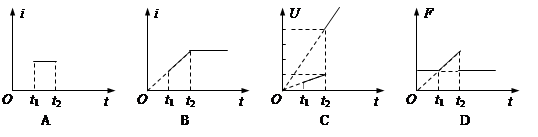

5、选择题 如图所示，在光滑水平面上，有一个粗细均匀的单匝正方形闭合线框abcd．t=0时刻，线框在水平外力的作用下，从静止开始向右做匀加速直线运动，bc边刚进入磁场的时刻为t1，ad边刚进入磁场的时刻为t2，设线框中产生的感应电流的大小为i，ad边两端电压大小为U，水平拉力大小为F，则下列i、U、F随运动时间t变化关系图像正确的是
