1、实验题 现要测定一个额定电压4V、额定功率1.6W的小灯泡（图中用×表示）的伏安特性曲线。要求所测电压范
围为0.1V～4V。现有器材：直流电源E（电动势4.5V，内阻不计）；电压表V1（量程4.5V，内阻约为4×104Ω）； 电压表V2（量程6V，内阻约为5.2×104Ω）；电流表A1（量程250mA，内阻约为2Ω）;电流表A2（量程500mA，内阻约为1Ω）；滑动变阻器R（最大阻值约为30Ω）；电键S;导线若干。
(1)如果既要满足测量要求，又要测量误差较小，应该选用的电流表是?，电压表是?。
(2)下面四个电路应该选用的是?图。
?
(3) 在实验中，同组同学已经完成部分导线的连接，请你在实物接线图中完成余下导线的连接。
?
2、实验题 ⑴如图为多用电表的示意图，其中S、K、Ｔ为三个可调节的部件，现用此电表测量一阻值约为20～30Ω的定值电阻，测量的某些操作步骤如下：
①调节可调节部件S，使电表指针停在?位置；（选填“电流0刻度”、“欧姆0刻度”）
②调节可调节部件K，使它在尖端指向欧姆档__ __位置；（选填“×1K”、“×100”、“×10”、“×1”）
③将红、黑表笔分别插入“＋”、“－”插孔，笔尖相互接触，调节可调节部件__ __，使电表指针指向__?___位置。（选填“电流0刻度”、“欧姆0刻度”）
(2)欧姆表调零后，用“×10”档测量另一个阻值未知的电阻阻值，发现指针偏转角度很小，则下列说法和做法中正确的是：（?）
A．这个电阻的阻值很小
B．这个电阻的阻值很大
C．为测得更准确些，应当换用“×1”档，并且重新调零后进行测量
D．为测得更准确些，应当换用“×100”档，并且重新调零后进行测量
3、实验题 如图所示，欧姆表的刻度盘未使用时指针指在A，短接时电流满偏，指针指在B，如果表的总内阻为24欧。C是
的中点，D是
的中点，E是
的中点，则：C点的刻度值是?Ω；D点的刻度值是?Ω；E点的刻度值是?Ω。
4、简答题 欲用伏安法测定一段阻值约为5Ω左右的金属导线的电阻，要求测量结果尽量准确，现有以下器材：
A．电池组（3V，内阻1Ω）
B．电流表（0～3A，内阻0.012?5Ω）
C．电流表（0～0.6A，内阻0.125Ω）
D．电压表（0～3V，内阻3kΩ）
E．电压表（0～15V，内阻15kΩ）
F．滑动变阻器（0～20Ω，额定电流1A）
G．开关、导线
（1）上述器材中电流表应选用的是______；电压表应选用的是______．（填写器材前的字母代号）
（2）实验电路应采用电流表______接法；（填“内”或“外”）

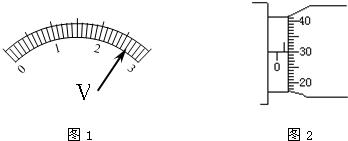

（3）实验中某次电压表的示数如图1所示．则读数为U=______V．
（4）为使通过待测金属导线的电流能在0～0.5A范围内改变，请按要求画出测量待测金属导线的电阻Rx的原理电路图．
（5）某学生用螺旋测微器在测定某一金属丝的直径时，测得的结果如图2所示，则该金属丝的直径d=______?mm．
5、实验题 常用电流表有内阻，现要测量电流表G1的内阻r1 电路如图甲所示。供选择的仪器如下：
A．待测电流表G1(0~5 mA，内阻约300
)
B．电流表G2(0~10 mA，内阻约100
)
C．定值电阻R1（30
)
D．定值电阻R2(300
)
E.定值电阻R3(3
)? F.滑动变阻器R4(0?20
)
G.电源（电动势6.0 V，内阻不计）?H.开关S及导线若干
(1) 电路中与电流表G1并联的电阻应选_______，保护电阻应选用_______ (请填写器材前的字母序号）。
(2) 根据电路在图乙中连接实物图，要求闭合开关前滑动变阻器的滑动触头P处于正确位置。
(3) 补全实验步骤：
①按电路图连接电路；
②闭合开关S，移动滑动触头P至某一位置，记录G1、G2的读数I1、I2;
③_______________________________________________________________
④以I1为纵轴，I2为横轴,作出相应图象如图丙所示。
(4) 根据I1-I2图线的斜率k及定值电阻，写出电流表G1内阻的表达式r1=_______
