1、实验题 （1）测量某电阻丝的电阻率，需先用螺旋测微器测电阻丝的直径，示数如图所示，则该电阻丝的直径为?mm。
实验中可用的器材有：电压表V（量程3V，内阻约为3k
）、电流表（量程300mA，内阻约为5），滑动变阻器（变化范围0～5）、电源（3V）、小灯泡、开关、导线若干。
试在下面方框中画出精确测量该电阻丝电阻（阻值约为15）的电路图。

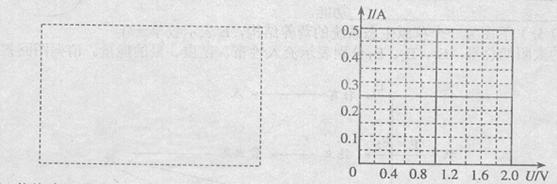

（2）若将该正确电路中电阻丝换成小灯泡来描绘小灯泡的伏安特性曲线，得到如下数据（U和I分别表示小灯泡上的电压和电流）。请在图中画出小灯泡的伏安特性曲线。
| U/V | 0.20 | 0.40 | 0.60 | 0.80 | 1.00 | 1.20 | 1.40 | 1.60 | 1.80 | 2.00 |
| I/A | 0.12 | 0.21 | 0.29 | 0.34 | 0.38 | 0.42 | 0.45 | 0.47 | 0.49 | 0.50 |
电池的两端，小灯泡的实际功率是参考答案：（1）1.468~1.472 （2分）?电路图见解析（3分）
（2）见解析?（3）0.28W（0.24～0.32均正确）（2分）
本题解析：（1）直径D=1.0mm+47.0×0.01mm=1.470mm；电路如图；（2）小灯泡的U-I曲线如图所示
（3）根据小灯泡的伏安特性曲线和电源的外特性曲线可知小灯泡的功率P=0.35×0.8W=0.28W。
本题难度：一般
2、选择题 在“测定电源电动势和内阻”的实验中，某同学根据实验数据，作出了正确的U－t图像，如图4所示，其中图线斜率绝对值的物理含义是
A．短路电流
B．电源内阻
C．电源电动势
D．全电路电阻
参考答案：B
本题解析：测定电源电动势和内阻”的实验中的U－t图像，图线斜率绝对值表示电源的内阻。
本题难度：简单
3、填空题 某同学为了测定一只约为100Ω的电阻的阻值，采用了如下方法：
①用多用电表粗测：多用电表电阻挡有4个倍率：分别为×1k、×100、×10、×1．该同学选择×100倍率，用正确的操作步骤测量时，发现指针偏转角度太大．为了较准确地进行测量，应如将选择开关置于______填×1k、×10、×1）的倍率．
②该同学用伏安法继续测定这只电阻的阻值，要求电阻两端的电压由零开始连续变化，除被测电阻外，还有如下实验仪器：
A．直流电源（电压3V，内阻不计）
B．电压表V1（量程：0～3V，内阻约为5kΩ）
C．电压表V2（量程：0～15V，内阻约为25kΩ）
D．电流表A1（量程：0～25mA，内阻约为1Ω）
E．电流表A2（量程：0～250mA，内阻约为0.1Ω）
F．滑动变阻器一只，阻值0～20Ω、
H．滑动变阻器（500Ω，0.2A）
I．电键一只，导线若干
在上述仪器中，电压表应选择______（填“V1”或“V2”），电流表应选择______（填“A1”或“A2”）．滑动变阻器应选择______（填F或H），请在画出电路原理图，完成所给的实验器材的实物图的连接．
参考答案：指针偏转过大，说明所选档位过大，导致示数偏小，为了使指针指向中间，应选用小档位，故应选×10档；
②由题意可知，由于电源电压为3V，故电压表应选择量程为3V的，故选V1；本题中应选用分压接法，故滑动变阻器应选小电阻，故滑动变阻器应选F；
电阻阻值为100Ω，故电路中电流I=3100A=0.03A；故电流表应选D，A1；
根据实验要求，本题应采用分压接法，同时，由于电阻较小，故应选用电流表外接法，原理图如下图；根据原理图，可以连接出实物图，注意正负接线柱的接法，并且导线要连在接线柱上；实物图如下图；
故答案为：①×10；②V1；A1；F．实物图及原理图如上图．
本题解析：
本题难度：一般
4、实验题 （10分）如图所示，用伏安法测电源电动势和内阻的实验中，在电路中接一阻值为2Ω的电阻R0，通过改变滑动变阻器，得到几组电表的实验数据：
| U（V）:] | 1.2 | 1.0 | 0.8 | 0.6 |
| I（A） | 0.10 | 0.17 | 0.23 | 0.30 |
参考答案：（1）保护电源、电表，防止短路；(2分)
（2）作图；(2分)
（3）1.5，? 1.0? (3分)（4）30，? 5? (3分)
本题解析：
分析：（1）通过电源、电表的电流不宜太大，故需串接定值电阻，以减小最大电流；
（2）先描点，然后用一条直线连接起来，如果不能通过所有点，使曲线两侧的点数大致相同；
（3）电源的U-I图象的纵轴截距表示电源的电动势；斜率表示内电阻；
（4）当内外电阻相等时，电源的输出功率最大，利用这个结论求解即可．
解：（1）一节干电池的电流不宜长时间超出0.6A，否则会损坏电池；电流表也有量程，不能超过；
故答案为：保护电源、电表，防止短路．
（2）先描点，然后用一条直线连接起来，如果不能通过所有点，使曲线两侧的点数大致相同，如图所示；
（3）电源的U-I图象的纵轴截距表示电源的电动势，故E=1.5V；
斜率表示内电阻，故r=
=
=3Ω；
（4）当内外电阻相等时，电源的输出功率最大，由图象可以看出，当电阻R=5Ω时，电源的输出功率最大，为45W，故电源内阻为5Ω；
再根据P=I2R=(
)2R，有：45=（
）2×5，解得：E=30V．
故答案为：30，5．
本题难度：一般
5、实验题 一电流表的量程标定不准确，某同学利用图1所示电路测量该电流表的实际量程Im。所用器材有：
量程不准的电流表
，内阻r1=10.0
，量程标称为5.0
；
标准电流表A2，内阻r2=45，量程为1.0；
标准电阻R，阻值10；
滑动变阻器R，总电阻约为3000；
电源E，电动势为3.0V， 内阻不计；
保护电阻R2；开关S；导线。
回答下列问题：
（1）在答题卡上（图2所示）的实物图上画出连线。
（2）开关S闭合前，滑动变阻器的滑动端c应滑动至?端。
（3）开关S闭合后，调节滑动变阻器的滑动端，使电流表A1满偏；若此时电流表A2的读数为I2，则A1的量程Im=?。

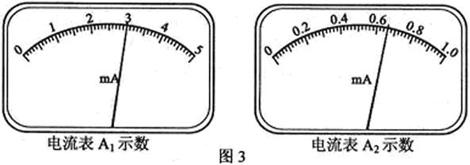

（4）若测量时，A1未调到满偏，两电流表的示数如图3所示，从图中读出A1的示数I1=?，A2的示数I2=?；由读出的数据计算得Im=?。（保留3位有效数字）
（5）写一条提高测量准确度的建议：
?
参考答案：⑴连线如图?
⑵阻值最大
⑶
⑷6.05mA
本题解析：⑴连线如图
⑵在滑动变阻器的限流接法中在接通开关前需要将滑动触头滑动到阻值最大端]
⑶闭合开关调节滑动变阻器使待测表满偏，流过的电流为Im。根据并联电路电压相等有
得
⑷待测表未满偏有
，将A2的示数0.66mA和其他已知条件代入有
mA
但图中A1的示数3.0mA量程为5.0mA，根据电流表的刻度是均匀的，则准确量程为6.05mA
