1、填空题 现要测定一个额定电压为4V、额定功率为1.6W的小灯泡（图中用?表示）的伏安特性曲线．要求所测电压的范围为0.1V～4V．
现有器材：直流电源E（电动势为4.5V，内阻不计）、电压表（量程为4.5V，内阻约4×104Ω）、电流表（量程为250mA，内阻约2Ω）、电流表（量程为500mA，内阻约1Ω）、滑动变阻器R（最大阻值约30Ω）、开关S和导线若干．如果既要满足测量要求，又要使测量误差较小，应该选用的电流表是______；在如图甲、乙所示的两个电路中，应该选用的是______．
2、实验题 某同学到实验室做“测定电源电动势和内阻”的实验时，发现实验桌上还有一个定值电阻
。他设计了如图1所示的电路来测量电源电动势E、内阻
和的阻值。实验时用
分别表示电表
的读数，并将滑动变阻器的滑片P移动到不同位置时，刻录了的一系列值。
（1）他在同一坐标纸上分别作出
图线，如图2所示，则
图线是图中? _______（填A或B）。
（2）定值电阻的计算表达式是：=?（用测得的表示），若实验中的所有操作和数据处理无错误，实验中测得值?（填“大于”“等于”或“小于”）实际值。
（3）若实验中没有电压表
，你能测出的量是?（填“电动势E”“内阻”或“”，下同）。
（4）若实验中没有电压表
，你能测出的量是??。

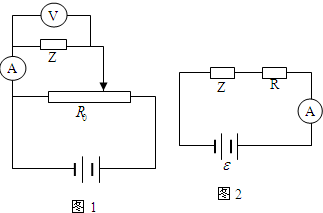

3、简答题 影响物质材料电阻的因数很多，一般金属材料的电阻随温度的升高而增大，半导体材料的电阻随温度的升高而减少．课题组在研究某种导电材料的用电器件Z的导电规律时，利用图（1）分压电路测得其电压与电流的关系如表所示：
U（V）
0.40
0.60
0.80
1.00
1.20
1.50
1.60
I（A）
0.20
0.45
0.80
1.25
1.80
2.81
3.20
（1）根据表中数据，判断用电器件Z可能由______材料组成；
（2）把用电器件Z接入图（2）电路中，电流表的示数为1.8A，电池的电动势为3V，内阻不计，则电阻R的电功率为______W；
（3）根据表中的数据找出该用电器Z的电流随电压变化的规律是：I=kUn，则k的数值为______．

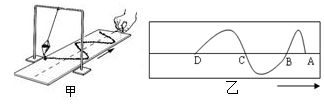

4、实验题 （17分）（1）利用如图甲所示装置演示沙摆做简谐运动的图象。当盛沙的漏斗下面的薄木板被水平拉出时，做简谐运动的漏斗漏出的沙在板上形成的曲线如图乙所示，实验测得图中4个点A、B、C、D间的距离分别为AB＝0.25cm、BC=0.75cm、CD=1.25m,则木板做______（匀速、匀加速、匀减速）直线运动；已知沙摆的摆长为L=1m，则木板运动的加速度约为______m/s2（计算中可以认为
）
（2）待测电阻Rx的阻值在80Ω～100Ω)之间，现要测量其电阻的阻值，实验室提供如下器材:
A．电流表A1(量程50mA、内阻r1=10Ω)?
B．电流表A2(量程200mA、内阻r2约为2Ω)
C．电流表A3(量程O.6A、内阻r3约为O.2Ω)
D．定值电阻R0=30Ω?
E．滑动变阻器R(最大阻值约为10Ω)
F．电源E(电动势为4V)
G．开关S、导线若干

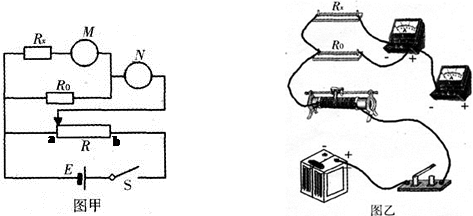

①某同学设计了测量电阻Rx的一种实验电路原理如图甲所示，为保证测量时电流表读数不小于其量程的
，M、N两处的电流表应分别选用：M为_______；N为_______。(填器材选项前相应的英文字母)； 滑动变阻器R的滑片由a到b滑动，M的示数会?，N的示数会?。（填增大、减小或不变）
②在下列实物图乙中已画出部分线路的连接，请你以笔画线代替导线，完成剩余的线路连接。
③若M、N电表的读数分别为IM、IN ,则Rx的计算式为Rx=______________。?
5、实验题 关于做“测电源电动势和内电阻”的实验
（1）有同学按图（a）电路进行连接，他用到的6根导线是aa′、bb′、cc′、dd′、d′e和bf ，由于其中混进了一根内部断开的导线，所以当他按下开关后，发现两个电表的指针均不偏转，他用多用表的电压档测量bc′ 间的电压，读数约为1.5V（已知电池电动势约为1.5V），根据上述现象可推得，这6根导线中可能哪几根内部是断开的？答：_____________（写导线编号）。为了确定哪一根导线的内部是断开的，他至少还要用多用表的电压档再测量几次？答：______次
（2）排除故障后，该同学通过改变滑动变阻的电阻，测得了6组U、I的数据，根据第1、2、3、4、5和6组的数据，他在U-I图上标出了这些数据点，并且按照这些数据点的分布绘制了相应的U-I图线[如图（b）所示]，由这一图线，可求得电源的电动势E为________V，内电阻r为________Ω。如果他不利用这一图线，而是利用任意两组U、I数据，那么当他选择哪二组数据时求出的E、r值误差最大？答：________________（写数据组编号） 。
