1、简答题 有一电阻值约为20Ω、额定功率约为7.2W的电阻，现准备用伏安法测量多组数据，借助I-U图象较准确地测其阻值，实验室提供的器材有：
A．电流表（量程0-3A，内阻约0.1Ω）
B．电流表（量程0-0.6A，内阻约0.5Ω）
C．电压表（量程0-3V，内阻约3kΩ）
D．电压表（量程0-15V，内阻约15kΩ）
E．滑动变阻器（阻值0-10Ω，额定电流2A）
F．滑动变阻器（阻值0-1KΩ，额定电流2A）
G．直流电源（电动势12V，内阻不计）
H．开关及导线若干
①要使测量误差尽量的小，电流表应选择______，电压表应选择______，滑动变阻器应选择______．（填序号字母）
②请在图中按实验要求完成测量电路的实物连接．
参考答案：（1）电阻值约为20Ω、额定功率约为7.2W，故待测电阻的额定电流为：I=
本题解析：
本题难度：一般
2、实验题 某同学对实验室的一个多用电表中的电池进行更换时发现，里面除了一节1．5 V的干电池外，还有一个方形的电池（层叠电池）．为了测定该电池的电动势和内电阻，实验室中提供有下列器材：
A．电流表G（滿偏电流10 mA，内阻为10 Ω）
B．电流表A（0 ~ 0．6 A ~ 3 A，内阻未知）?
C．滑动变阻器R0（0 ~ 100 Ω，1 A）?
D．定值电阻R（阻值990 Ω）
E．开关与导线若干

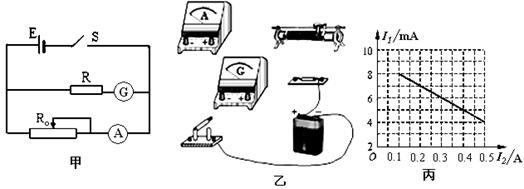

（1）该同学根据现有的实验器材，设计了如图甲所示的电路，请你按照电路图在乙图上完成实物连线．
（2）丙图为该同学根据上述设计的实验电路利用测出的数据绘出的I1 - I2图线（I1为电流表G的示数，I2为电流表A的示数），则由图线可以得到被测电池的电动势E = V，内阻r = ?Ω．（结果保留两位有效数字）
参考答案：（1）请你按照电路图在乙图上完成实物连线．
（2）电动势E = 9．0 V，内阻r = ?10? Ω．?（结果保留两位有效数字）
本题解析：（1）略（2）延长倾斜直线，当I2=0时，
，
根据图像的特殊点代入公式求解
本题难度：一般
3、实验题 (12分)在“用电流表和电压表测定电池的电动势和内电阻”的实验中．
(1)备有如下器材：
A．干电池1节；? B．滑动变阻器(0～20Ω)；
C．滑动变阻器(0～1kΩ)；? D．电压表(0～3V)；
E．电流表(0～0.6A)；? F．电流表(0～3A)；
G．开关、导线若干．
其中滑动变阻器应选______，电流表应选________．(只填器材前的序号)
(2)为了最大限度地减小实验误差，请在虚线框中画出该实验最合理的电路图．
| ? | 1 | 2 | 3 | 4 | 5 | 6 |
| I(A) | 0.10 | 0.15 | 0.20 | 0.25 | 0.30 | 0.40 |
| U(V) | 1.32 | 1.26 | 1.18 | 1.13 | 1.04 | 0.93 |
?
参考答案：(1) B? E? ( 每空2分)
(2)每图2分
(3)? 1.45? 1.30? ( 每空2分)
本题解析：(1)本实验不要求多测量几组数据，所以滑动变阻器采用限流连接即可，选择阻值与电路中阻值相当便于控制，因此滑动变阻器选择B，电路中的电流也较小，选择0.6A量程即可(2)图线与纵坐标的交点为电源电动势，为1.45V，图线的斜率表示电源内阻
点评：本题难度较小，测量电源电动势和内阻的实验原理根据的是闭合电路欧姆定律，得到两组路端电压和电流的值即可测定电动势和内阻大小
本题难度：一般
4、选择题 用电流表和电压表测量电阻的电路如图所示，其中Rx为待测电阻．由于电表内阻对测量结果的影响，下列说法中正确的是（ ）
A．电流表的示数小于通过Rx的电流
B．电流表的示数大于通过Rx的电流
C．电压表的示数小于Rx两端的电压
D．电压表的示数大于Rx两端的电压
参考答案：D
本题解析：
本题难度：简单
5、实验题 在研究电磁感应现象的实验中，所需的实验器材如图所示。现已用导线连接了部分实验电路。
小题1:请画实线作为导线从箭头1和2处连接其余部分电路；
小题2:实验时，将L1插入线圈L2中，合上开关瞬间，观察到检流计的指针发生偏转，这个现象揭示的规律是__________________________
小题3:?某同学设想使线圈L1中电流逆时针(俯视）流动，线圈L2中电流顺时针（俯视）流动，可行的实验操作是
A．抽出线圈L1
B．插人软铁棒
C．使变阻器滑片P左移
D．断开开关
参考答案：
小题1:如图所示
小题2:穿过闭合电路中的磁通量发生变化，闭合电路中就会产生感应电流
小题3:BC
本题解析：分析：（1）由该实验的原理可知小线圈应与电源相连，大线圈与电流表相连；
（2）检流计指针发生偏转说明电路中产生了电流，根据电路中发生的变化可知实验所揭示的规律；
（3）由题意可知，感应电流与原电流相反，由安培定则可知磁场方向也应相反，则由楞次定律可知可行的方法．
解答：解：
（1）本实验中L1与电源相连，通过调节滑动变阻器使L2中的磁通量发生变化，从而使L2产生电磁感应线象，故L2应与检流计相连；
答案如图：
（2）指针发生偏转说明电路中有电流产生，产生的原因是闭合回路中磁通量发生了变化；故结论为：闭合电路中磁通量发生变化时，闭合电路中产生感应电流．
（3）感应电流的方向与原电流方向相反，则它们的磁场也一定相反，由楞次定律可知，原磁场应增强，故可以加入铁芯或使变阻器滑片P左移；
故答案为：B?C；
故答案为：（2）闭合电路中磁通量发生变化时，闭合电路中产生感应电流；（3）BC．
点评：实验题应根据实验的原理进行分析，注意结合实验的现象得出实验的结论，同时根据实验的原理记忆实验中的仪器及误差分差．
本题难度：简单
