1、实验题 一电阻阻值约为20Ω，试设计一个能较精确地测量该电阻的电路，要求使该电阻两端的电
压变化范围尽可能地大。可选用的器材有：
电源：电动势为8V，内电阻为1.0Ω；?电流表：量程0.6A，内阻RA为0.50Ω；
电压表：量程10V，内阻RV为10kΩ； ?滑动变阻器：最大电阻值为5.0Ω；开关一个、导线若干。 ①在下边的方框内画出实验电路图并进行实物连线。
②若实验中在用电器正常工作的状态下电流表的示数为I，电压表的示数为U，用RA表示电流表内阻，RV表示电压表内阻，考虑到电表内阻引起的系统误差，则用测量量及电表内阻计算用电器电阻值的表达式为_______________。
2、简答题 用理想伏特表和安培表以及滑动变阻器、直流电源和一只灯泡组成电路测定灯泡的伏安特性．测得的I-U图象如图1所示，已知滑动变阻器的最大电阻为25Ω，电阻丝有效长度为20cm，电源电动势为6V且内阻不计．
（1）在图2的方框内，不改变滑动变阻器和电源的位置，补上伏特表和安培表以及灯泡的符号，完成电路图．要求滑动变阻器滑动片向右滑动时，灯泡的电压增大．
（2）在I-U图中可知，从B到A的过程中灯泡的电阻改变了______Ω
（3）在得出BA段图线数据的实验中，滑动变阻器滑动片向右滑动的长度是______cm．
3、选择题 某同学欲采用下图所示的电路完成相关实验。图中电流表
的量程为0.6A，内阻约0.1
；电压表
的量程为3V，内阻约6k，
为小量程电流表；电源电动势约3V，内阻较小。下列电路中正确的是(? )
4、实验题 （8分）给定以下实验器材,测量待测电阻RX的阻值
A．待测电阻RX：阻值约为200Ω
B．电源E：电动势约为3.0V，内阻可忽略不计
C．电流表A1：量程为0～10mA，内电阻r1=20Ω；
D．电流表A2：量程为0～20mA，内电阻约为r2≈8Ω；
E．定值电阻R0：阻值R0=80Ω；
F．滑动变阻器R1：最大阻值为10Ω；
G．滑动变阻器R2：最大阻值为200Ω；
H．单刀单掷开关S，导线若干；

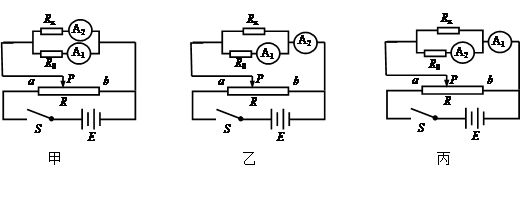

（1）为了测量电阻RX，现有甲、乙、丙三位同学设计了以下的实验电路图，你认为正确的是 ?；（填“甲”、“乙”或“丙”）
（2）滑动变阻器应该选_______；在闭合开关前，滑动变阻器的滑片P应置于?端??；（填“a”或“b”）
（3）若某次测量中电流表A1的示数为I1，电流表A2的示数为I2。则RX的表达式为：RX="______________"
5、实验题 现要测电阻R0的阻值和干电池组的电动势E及内电阻r。给定的器材有：两个理想电压表V1和V2（量程均为3 V），理想电流表A（量程为0.6 A），滑动变阻器R，待测的电阻R0，两节串联的电池，开关S及导线若干。某同学设计一个如图甲所示的电路同时测电阻R0的阻值和电池组的电动势及内电阻。
(1)根据电路图，请在图乙中连接实物图。
(2)如果电压表和电流表不是理想的，那么电动势和内电阻的测量将存在误差，这是由于
[? ]
A．电流表A的分压作用
B．电流表A的分流作用
C．电压表V1的分压作用
D．电压表V1的分流作用
(3)看上述电路中少了一个电压表，仍可用一个电路同时测电阻R0阻值和干电池组的电动势E及内阻r，测量电路图如图丙所示，请完成下列实验步骤：
①按电路图连接好电路；
②闭合开关S，____，读取两电表读数为U1，I1；
③____，读取两电表读数为U2，I2；
④整理器材，数据处理。
(4)根据第三问的数据得出电阻R0=____，电源参数E=____，r=___。
