1、填空题 有一只满偏电流Ig=5mA，内阻Rg=300Ω的电流表G，若把它改装成量程为10V的电压表，应______联一个______Ω的电阻；如果把它改装成量程为3A的电流表，应______联一个______Ω的电阻．
参考答案：改成电压表要串联电阻R：R=UIg-Rg=105×10-3-300=1700Ω
? 改成电流表要并联电阻R：R=IgRgI-Ig．=5×10-3×3003-5×10-3=0.5Ω
故答案为：串，1700Ω，并，0.5Ω
本题解析：
本题难度：一般
2、填空题 有一段粗细均匀的导体，现要用实验的方法测定这种导体材料的电阻率，若已测得其长度和横截面积，还需要测出它的电阻值Rx．
（1）若已知这段导体的电阻约为30Ω，要尽量精确的测量其电阻值，并要求直接测量的变化范围尽可能大一些，除了需要导线、开关以外，在以下备选器材中应选用的是______．（只填写字母代号）
A．电池（电动势14V、内阻可忽略不计）
B．电流表（量程0～0.6A，内阻约0.12Ω）
C．电流表（量程0～100mA，内阻约12Ω）
D．电压表（量程0～3V，内阻约3kΩ）
E．电压表（量程0～15V，内阻约15kΩ）
F．滑动变阻器（0～10Ω，允许最大电流2.0A）
G．滑动变阻器（0～500Ω，允许最大电流0.5A）
（2）在方框中画出测这段导体电阻的实验电路图1．
（3）根据测量数据画出该导体的伏安特性曲线如图2所示，发现MN段明显向上弯曲．若实验的操作、读数、记录、描点和绘图等过程均正确无误，则出现这一弯曲现象的主要原因是______．
参考答案：（1）实验中需要电源：A．电池（电动势14V、内阻可忽略不计）；
电路最大电流约为I=ER=14V30Ω≈0.5A，电流表可选：B．电流表（量程0～0.6A，内阻约0.12Ω）；
电源电动势为14V，电压表可选：E．电压表（量程0～15V，内阻约15kΩ）；
电源电动势为14V，滑动变阻器可选，F、0～10Ω，允许最大电流2.0A；
即还需要的实验器材为：ABEF．
（2）要准确测量电阻阻值，应进行多次测量求平均值，测量多组实验数据，滑动变阻器可以采用分压接法；待测电阻阻值约为30Ω，电流表内阻约为0.12Ω，电压表内阻约为15kΩ，相对来说，电压表内阻远大于待测电阻阻值，电流表可以采用外接法，电路图如图所示：
（3）伴随导体中的电流增大，电流流过电阻产生的热量越来越多，电阻温度越来越高，导体电阻率变大，导体电阻变大，导体电阻不再是定值，因此导体的伏安曲线不再是直线而发生弯曲．
故答案为：
（1）ABEF；
（2）电路图如图所示；
（3）伴随导体中的电流增大，温度升高，电阻率增大，电阻增大．
本题解析：
本题难度：一般

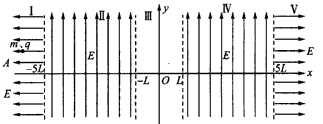

3、计算题 如图所示，在Oxy平面内存在I、Ⅱ、Ⅲ、Ⅳ、Ⅴ五个特殊的电场区域，即在x≤-5L区域I和x≥5L区域Ⅴ存在两个场强大小均为E的匀强电场，方向分别为水平向左和水平向右，在-5L＜x≤-L区域Ⅱ和5L>x≥L区域 Ⅳ存在两个场强大小均为E、方向竖直向上的匀强电场，在
不计粒子的重力）。
（1）粒子到达区域Ⅱ的右边界的速度；
（2）点电荷Q的电荷量；
（3）粒子由静止释放运动到第一次回到初始位置的时间。
参考答案：解：（1）粒子在电场I中做匀加速直线运动，出区域I时的速度为v0，由动能定理
，则
此后在电场Ⅱ中做类平抛运动，则4l=v0t2，
又
所以粒子到达区域Ⅱ的右边界的速度
速度与x轴正方向的夹角
（2）电场Ⅱ中做类平抛运动竖直方向的位移
粒子在区域Ⅲ中做匀速圆周运动，则轨道半径
，解得
（3）粒子在电场I中做匀加速直线运动的时间
粒子在区域Ⅲ中做匀速圆周运动的时间
粒子穿越区域Ⅳ的时间与穿越区域Ⅱ的时间相同，进人区域V先减速为0，再加速返回，则返回的总时间
本题解析：
本题难度：困难
4、选择题 关于用多用表测电阻实验操作，以下说法正确的是（ ）
A．多用电表在使用前，应观察指针是否指电流表的零刻度，若有偏差，应调节欧姆档的调零电阻，使多用表指针指在电流表的零刻度上
B．测电阻时，只需将待测电阻与电源断开，和别的元件可以不断开
C．测电阻时，为了接触良好，应当用两手将表笔金属部分与待测电阻的两端紧紧捏在一起
D．每次换挡时，必须先换档，后调零，每换一次档，必须重新调零
参考答案：D
本题解析：
本题难度：一般
5、选择题 如图所示，在竖直虚线MN和M′N′之间区域内存在着相互垂直的匀强电场和匀强磁场，一带电粒子（不计重力）以初速度v0由A点垂直MN进入这个区域，带电粒子沿直线运动，并从C点离开场区．如果撤去磁场，该粒子将从B点离开场区；如果撤去电场，该粒子将从D点离开场区．则下列判断正确的是（ ? ）
A．该粒子由B、C、D三点离开场区时的动能相同
B．该粒子由A点运动到B、C、D三点的时间均不相同
C．匀强电场的场强E与匀强磁场的磁感应强度B之比E/B=v0
D．若该粒子带负电，则电场方向竖直向下，磁场方向垂直于纸面向外
参考答案：C
本题解析：
本题难度：简单
