1、选择题 下列关于电源电动势概念的认识中，正确的是（ ）
A．电源电动势是描述电源把电能转化成其他形式的能本领大小的物理量
B．电源电动势是描述电源把其他形式的能转化成电能本领大小的物理量
C．电动势和电压单位相同，所以物理意义也相同
D．在闭合电路中，电源电动势等于路端电压与电源内部电势降落之和
参考答案：BD
本题解析：
本题难度：一般
2、选择题 某同学在进行课外实验时，做了一个“人工漩涡”的实验，取一个装满水的大盆，用手掌在水中快速转动，就在水盆中形成了“漩涡”，随着手掌转动越来越快，形成的漩涡也越来越大，则关于漩涡形成的原因，下列说法中正确的是
A.由于水受到向心力的作用
B.由于水受到合外力的作用
C.由于水受到离心力的作用
D.由于水做离心运动的原因
参考答案：D
本题解析：水在手的拨动下做圆周运动，当水转动越来越快时，需要的向心力也越来越大，当其向心力大于所受合外力时，即做离心运动，故选项D正确．
本题难度：困难

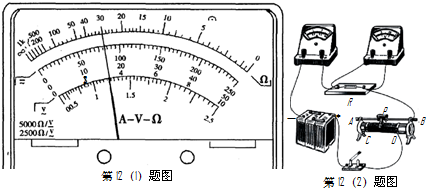

3、简答题 （1）多用电表表盘指针位置如图所示．如果选用的是直流5mA挡，则读数为______mA；如果选用的是直流10V挡，则读数为______V；如果选用的是×10Ω挡，则读数为______Ω．
（2）某同学用电压表和电流表测量电阻R?的阻值，实验装置如图所示．这个电路测量______（“大”或“小”）电阻误差较小，且测量值比它的真实值______（“大”或“小”）．

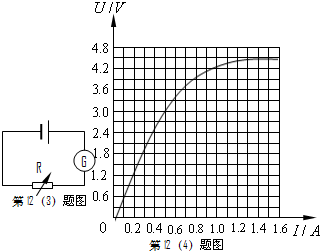

（3）某同学设计的测定水果电池电动势和内电阻的电路如图所示．水果电池内阻较大，图中电流计内阻未知．实验中他多次改变电阻箱的电阻值，并记录电阻箱的阻值及相应的电流计读数．用上述方法______
A．能测定水果电池电动势
B．能测定水果电池内电阻
C．处理数据时用R-l/I图比R-I图更科学
D．电阻箱取值应该大些
（4）一段导体的伏安特性曲线如图所示．一同学用电动势为4.5v、内阻为3.0Ω的电源与该导体构成闭合回路，则导体消耗的功率是______w．
参考答案：（1）电流表读数：最小分度为0.1mA，则估读到下一位：1.65mA
? 电压表读数：最小分度为0.2V，则估读到同位：3.3V
欧姆表读数为：30×10=300Ω
（2）因电流表为外接法，所测电流比真实值大，则由R=UI可知测量值偏小．若待测电阻小，则电压表的分流小，误差小．故适用于小电阻．
? （3）由图示电路可读出电阻箱电阻值，电流表阻值，
由全电路欧姆定律可列方程：E=I1（R内+Rg+R1）----①
?E=E=I2（R内+Rg+R2）----②
? 由①②式可求得E的值，R内+Rg 的值，因不知Rg则不可求得R内
?故A正确，B错误；
若用画图法分析则由E=I（R内+Rg+R）?可得R=EI-(R内+Rg)? 由表达式可知画R-1I图可分析问题
? 故C正确；因水果电池内阻较大，则要让电流变化明显，电阻箱的阻值要适当大些．故D正确．
故选：ACD
（4）在伏安特性曲线图上画出电池的U-I图象．两图线的交点为工作电压，工作电流．如下图所示：
交点处电压为3.0V，电流为0.5A．则功率P=UI=3.0×0.5=1.5w
故答案为：（1）1.65（1.63-1.66都正确）、3.3、300
（2）小、小
（3）ACD
（4）1.5（1.4-1.6都正确）
本题解析：
本题难度：一般

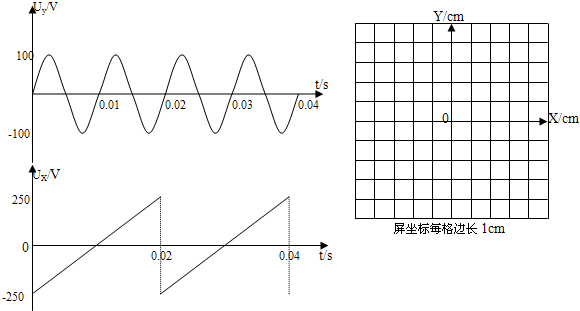

4、简答题 如图所示是示波管的原理图，两偏转电极YY’和XX’的板长均为l=2cm，板间距均为d=0.5cm，YY’偏转电极边缘离屏距离LY=19cm，XX’偏转电极边缘离屏距离LX=15cm，电子枪的加速电压为U加=2000V，加在YY’偏转电极上的信号电压Uy按正弦规律变化，如图所示，其最大值UYmax=100V，变化周期TY=0.01s．加在XX’偏转电极上的扫描电压变化如所示，最大值UXmax=250V，变化周期TX=0.02s．在上述条件下，电子穿过极板时间极短且能全部通过两偏转电极，打到屏上可观察的范围内．
（1）请分别求出在竖直方向和水平方向电子打到屏上的最大偏移量Ymax和Xmax．
（2）若UY为正时，向上偏移．UX为正时，向右偏移．（UY=0，UX=0时，电子打在屏坐标原点），请结合题给UY和UX随时间变化的图象，在下图屏坐标上画出显示的曲线．
参考答案：（1）电子加速，根据动能定理，则有：U加q=12mv20
经YY’偏转电极出板最大偏移量：Y′max=12at2=UYmaxql22dmv20=UYmaxl24dU加
则在Y方向打在屏上的最大偏移量有：Y′max=12at2=UYmaxql22dmv20=UYmaxl24dU加
解得：Ymax=0.02m?同理：Xmax=0.04m
（2）将电子在两个方向的运动，根据平行四边形定则进行合成，从而得出
如图所示的图象：
答：在竖直方向和水平方向电子打到屏上的最大偏移量Ymax=0.02m，Xmax=0.04m．
本题解析：
本题难度：一般
5、选择题 在真空中有水平放置的两个平行、正对金属平板，板长为l，两板间距离为d，在两极板间加一交变电压u=Umsinωt．现有质量为m，电荷量为e的电子以速度v（?v接近光速的1/20）从两极板左端中点沿水平方向连续不断地射入两平行板之间．若电子经过两极板间的时间相比交变电流的周期可忽略不计，不考虑电子间的相互作用和相对论效应，则（ ）
A．当Um＜
| md2v2 el2 |
| md2v2 el2 |
| 2md2v2 el2 |
el2 |
| 2 |
参考答案：A、当由电子恰好飞出极板时有：
l=v0t
d2=12at2
Umedm=a
由此求出：Um=md2v2el2，当电压大于该最大值时电子不能飞出，故A正确，B错误；
C、当Um=2md2v2el2根据u=Umsinωt可知，一个周期内有13的时间电压低于临界电压md2v2el2，因此有电子从极板右端射出的时间与无电子从极板右端射出的时间之比为1：2，故C正确，D错误．
故选AC．
本题解析：
本题难度：简单
