1、填空题 （1）将量程为100μA内阻为500Ω的灵敏电流表改装为量程为1mA的毫安表．需要给它______联一只R=______Ω的电阻．
（2）将满偏电流Ig=300?μA、内阻为100Ω的电流表改装成量程为3V的电压表，需要给它______联一只R=______Ω的电阻．
参考答案：（1）由IgRg=（I-Ig）R得R=IgRgI-Ig? 带入数据得：R=5009Ω
? （2）由U=Ig（Rg+R），带入数据得3V=3×10-3A（100Ω+R），解得R=9900Ω
? 故答案为（1）并，5009Ω? （2）串，9900Ω
本题解析：
本题难度：一般
2、填空题 某同学用多用电表测量一只电阻的阻值，按照正确的步骤操作后，测量的结果如图所示．请你读出其阻值大小为______．
为了使多用电表测量的结果更准确，该同学接着应该进行哪些操作？
答：______．
参考答案：图示读数：100×10=1000Ω
? 因指针偏角太小，不准确，要换大档位为“×100”换档后要进行欧姆调零，再测量读数．
故答案为：1000Ω，选择开关置于“×100”，欧姆调零，测电阻读出数值
本题解析：
本题难度：一般
3、选择题 如图，a、b、c、d是某匀强电场中的四个点，它们正好是一个矩形的四个顶点，ab=cd=L，ad=bc=2L，电场线与矩形所在平面平行．已知a点电势为20V，b点电势为24V，d点电势为12V．一个质子从b点以v0的速度射入此电场，入射方向与bc成45°，一段时间后经过c点．不计质子的重力．下列判断正确的是（ ）
A．c点电势为16V
B．场强的方向由b指向d
C．质子从b运动到c所用的时间为
v0 |
参考答案：A、在匀强电场中，沿着电场线方向每前进相同的距离，电势变化相等，故Ua-Ud=Ub-Uc，解得Uc=16V，故A正确．
B、设ad连线中点为o，则其电势为16V，故co为等势面，电场线与等势面垂直，则电场线沿着bo方向，故B错误．
C、由上可知，电场线沿着bo方向，质子从b运动到c做为在平抛运动，垂直于bo方向做匀速运动，位移大小为x=2L×
本题解析：
本题难度：简单
4、选择题 关于电源的电动势，下列说法中不正确的是（ ）
A．电动势越大的电源，将其他形式的能转化为电能的本领越大
B．电源的电动势就是电源电压，也就是路端电压
C．电源的电动势在数值上等于电源在搬动单位电荷时非静电力所做的功
D．电源的电动势由电源自身决定，与外电路的组成无关
参考答案：B
本题解析：
本题难度：一般

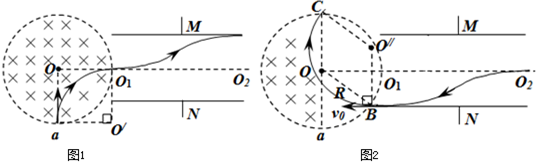

5、简答题 如图所示，在真空中，半径为R=5L0的圆形区域内存在匀强磁场，磁场方向垂直纸面向里．在磁场右侧有一对平行金属板M和N，两板间距离为d=6L0，板长为L=12L0，板的中心线O1O2与磁场的圆心O在同一直线上．有一电荷量为q、质量为m的带电的粒子，以速度v0从圆周上的a点沿垂直于半径OO1并指向圆心的方向进入磁场平面，当从圆周上的O1点水平飞出磁场时，给M、N板加上如下图所示电压，最后粒子刚好以平行于M板的速度，从M板的边缘飞出（不计粒子重力）．求
（1）磁场的磁感应强度；
（2）求交变电压的周期T和电压U0的值；
（3）若t=
| 3T 2 |
参考答案：
（1）粒子由a点进入磁场在洛仑兹力作用下做匀速圆周运动，所以qv0B=mv20r①
由题意知粒子圆周运动的半径：r=R=5L?0②
由①、②得：B=mv05qL0
（2）据题意，粒子在电场中的运动时间为周期的整数倍，
即：t=Lv0=nT于是得：T=12L0nv0（n=1，2，3…）
粒子在电场中运动侧向总位移：Y=12?qU0md(T2)2?2n=d2
代入计算得：U0=nmv202q（n=1，2，3…）
（3）由粒子在磁场中的受力可判断可知粒子带负电，粒子在t=32T时刻进入电场后向N板偏转，由题意知粒子应刚好平行于N板从N板的边缘水平飞出，并沿着水平方向进入磁场．
如图，设粒子从B点进入磁场，从C点射出，O″点为粒子圆周运动的圆心，由（1）知：r=R，所以OBO″C为菱形，故有OC∥O″B，由于粒子水平射出，故O″B⊥v0，于是OC⊥v0，方向竖直，故aOC共线，所以射出的点到a点的距为：aC=2R=10L0．
答：
（1）磁场的磁感应强度为mv05qL0；
（2）求交变电压的周期T为12L0nv0（n=1，2，3…），电压U0的值为mmv202q；
（3）若t=3T2时，该粒子从M、N板右侧沿板的中心线仍以速率v0向左射入M、N之间，粒子从磁场中射出的点到a点的距离等于10L0．
本题解析：
本题难度：一般
