时间:2019-12-13 01:57:31
1、简答题 要测绘一个标有“3V、0.6W”小灯泡的伏安特性曲线，灯泡两端的电压需要由零逐渐增加到3V，并便于操作．已选用的器材有：
电池组（电动势为4.5V，内阻约1Ω）：
电流表（量程为0～250mA．内阻约5Ω）；
电压表（量程为0～3V．内限约3kΩ）：
电键一个、导线若干．
（1）实验中所用的滑动变阻器应选下列中的______（填字母代号）．
A．滑动变阻器（最大阻值20Ω，额定电流1A）
B．滑动变阻器（最大阻值1750Ω，额定电流0.3A）

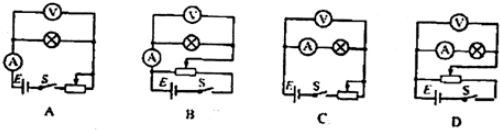

（2）实验的电路图应选用下列的图______（填字母代号）．
（3）实脸得到小灯泡的伏安特性曲线如图所示．如果将这个小灯泡接到电动势为6V，内阻为30Ω的电源两端，小灯泡消耗的功率是______W．（结果保留两位有效数字）

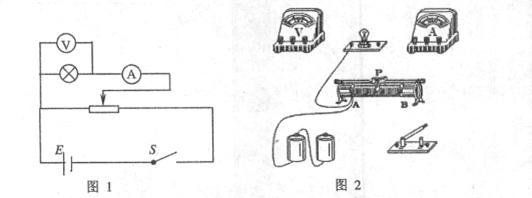

2、实验题 某同学用图1所示电路，测绘标有“3．8 V，0．3 A”的小灯泡的灯丝电阻R随电压U变化的图象。有以下一些器材可供选择：
电流表：Al：（量程100mA，内阻约2Ω）；A2：（量程0,6A，内阻约0．3Ω）
电压表：Vl：（量程5 V，内阻约5kΩ）；v2：（量程15 V，内阻约15kΩ）
滑动变阻器：R1：（阻值0—l0Ω）；R2：（阻值0一100Ω）
电源：E（电动势为4V，?内阻约为0．04Ω）；?导线和开关
（1）为了调节方便，测量准确，实验中应选用电流表?，电压表?，滑动变阻器?。（填器材的符号）
（2）根据电路图甲，用笔画线代替导线，将图2中的实验电路连接完整。
（3）开关S闭合之前，图2中滑动变阻器的滑片应该置于?（选填“A端”、“B端”或“AB中间”）
3、实验题 R1、R2、R3的伏安特性曲线如图所示，若将它们串联后接入电路，则它们的电压之比U1∶U2∶U3?=__?___。它们的电功率之比P1∶P2∶P3=_?_____。
4、实验题 （12分）小明同学用下列器材描绘额定电压为3．0V的小灯泡伏安特性曲线（电压变化要求从零开始），研究小灯泡实际电阻值等问题。
A．电流表（0．6 A，内阻约lΩ）
B．电压表（3V，内阻约1 kΩ）
C．滑动变阻器（10Ω，l A）
D．电源（4 V，内阻不计）
①用笔画线代替导线，将图中的实验仪器连成完整的实验电路。
②开关闭合前，滑动变阻器的滑片应置于??端（填“a”或“b”）。
③闭合开关，变阻器的滑片向b端移动，电压表的示数逐渐增大，电流表指针却几乎不动，则电路的故障为____，（填选项前的字母）
A．小灯泡灯丝断了
B．小灯泡被短接
C．滑动片接触不好（断路）
④排除故障后，小明完成了实验，并由实验数据画出小灯泡I-U图象如图中实线所示。由图可确定小灯泡在电压为2．0 V时，小灯泡的电阻值为____Ω（保留两位有效数字）。
⑤若I—U图中的虚线I或Ⅱ表示小灯泡真实的伏安特性曲线，与实线相比，虚线____（填“I”或“Ⅱ”）才是真实的伏安特性曲线。
5、计算题 现代化养鸡场使用孵化室来孵化小鸡，为使孵化室保持适当的温度，可采用触发开关控制加热系统，如图所示。触发开关可采用热敏电阻来控制其1、2两端所加电压，当1、2两端所加电压上升至8．0V时，触发开关自动启动加热系统，当1、2两端所加电压下降至7．0V时，触发开关自动切断加热系统。请利用下列器材设计一个孵化室内的控制电路，给1、2两端提供电压（不考虑触发开关对所设计电路的影响）。提供的器材如下：
A．热敏电阻Rt，其阻值随温度的升高而减小，其不同温度下的阻值如下表：
温度
（℃）
30.0
32.0
34.0
36.0
38.0
40.0
42.0
44.0
46.0
48.0
电阻
（kΩ）
54.2
39.8
30.6
24.7
20.0
17.1
15.0
13.2
11.6
10.5
B．恒压电源E；
C．定值电阻R0；
D．
开关S及导线若干．
（1）在图中的虚线框内完成控制电路原理图，并在图中标上热敏电阻和定值电阻的符号。
（2）孵化小鸡时孵化室的温度应保持在38℃至42℃的范围，若要达到这一设计要求，电源输出电压应为U=?V，定值电阻应为R0=?kΩ。（结果保留两位有效数字）
