1、实验题 在测定一节干电池的电动势和内阻的实验中给出下列实验器材
A．电压表V：0—3V和0—15V两个量程
B．电流表A：0—0.6A和0—3A
C．滑动变阻器R1（最在阻值20欧）
D．滑动变阻器R2（最在阻值100欧）
E.开关S和导线若干
①电流表应选?量程，电压表应选?量程，滑动变阻器应
用?（填“R1”或 “R2”）
②画出实验电路图。
?
参考答案：（1）0.6A? 3V?
本题解析：此题涉及电学实验测定电源的电动势和内阻。因为一节干电池的电动势大约1.5V，所以应该选择3V量程的电压表。允许通过干电池的电流比较小，所以选择0.6A量程的电流表。当电流最大时，
，需要滑动变阻器大于3Ω，但是不能过大，否则不易调节，所以滑动变阻器选择。因为干电池的内阻比较小，所以应该选择电流的外接法。此题难度一般。
本题难度：简单
2、实验题 一多用电表的电阻档有三个倍率，分别是×1、×10、×100。用×10档测量某电阻时，操作步骤正确，

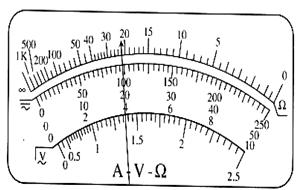

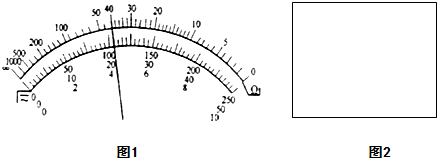

（1）如果表盘的示数如图所示，则该电阻的阻值是______Ω；
（2）如果发现表头指针偏转角度很小，为了较准确地进行测量，应换到____档。
参考答案：220 Ω? ; ×100
本题解析：（1）读数为22×10Ω=220 Ω；（2）如果发现表头指针偏转角度很小，为了较准确地进行测量，应换到×100 档。
本题难度：一般
3、实验题 （11分）某同学在研究灯泡的电阻随灯泡两端电压增大而变化的实验中，用伏安法分别测出A、B两个灯泡的伏安特性曲线如图所示。
（1）若用多用表欧姆档测B灯的电阻，其阻值约为________Ω。
（2）若将A灯接在由8节电动势均为2V，内阻均为0.5Ω的电池串联而成的电源两端，A灯的实际功率为________W。
（3）若将A灯和B灯并联接在上述电源两端，B灯的实际功率为________W。
参考答案：（1）0.8
?（3分）?（2）15w （4分）? (3)5w? (4分)
本题解析：
试题分析: （1）若用多用表欧姆档测B灯的电阻，B灯的电阻的电压在3V左右，电流在3.7A左右，所以其阻值约为0.8Ω.
（2）若将A灯接在由8节电动势均为2V，内阻均为0.5Ω的电池串联而成的电源两端，作出电源的外特性曲线，电源电动势 U=8×2=16V，内阻 r="8×0.5=4Ω," 灯泡接在电源上时，U=6V，I=2.5A，P=UI=15W．
（3）
，
。并联后灯泡总电阻为
，电源电动势 U=8×2=16V，内阻 r=8×0.5=4Ω，根据闭合电路欧姆定律：加在灯泡两端电压为2V，B上功率
。
本题难度：一般
4、填空题 用伏安法测某一电阻时，如果采用如图所示的甲电路，测量值为R1，如果采用乙电路，测量值为R2，那么R1、R2与真实值R之间的大小关系为______________。
参考答案：R1＜R＜R2
本题解析：
本题难度：一般
5、计算题 实验室给定以下器材：
| 电源E | 电动势4V?内阻约0.3 |
| 电流表A | 量程0.6A?内阻约2 |
| 电压表V | 量程3V?内阻约30k |
| 变阻器R1 | 最大阻值10?额定电流1A |
| 变阻器R2 | 最大阻值20k?额定电流1A |
| 定值电阻R3 | 4 |
| 定值电阻R4 | ? 30 |
| 定值电阻R5 | ? 100 |
| 开关导线G | 若干 |
?
参考答案：
小题1:电流表的指针偏转过小，读数误差大，
小题2:E ?A ?V? R1? R3 ?G
小题3:
本题解析：
?小题１: 由于电压表内阻过大，即回路中的电流过小，电流表偏转过小，读数误差过大。
小题２:?为使电流表和电压表有足够大的偏转量（一般要求半偏以上），应给电压表并联一个电阻，使它们的并联电阻与电流表分压，由两电表的电阻值可知应并联R3,变阻器用R1即可。所以器材应选择E? A? V? R1? R3 ?G，
改进后的电路如图。
小题3:?通过R3的电流为
,?所以电压表的内阻为
本题难度：一般
