1、选择题 不定项选择
如图所示为伏安法测电阻的一种常用电路，以下分析正确的是（ ? ）
2、实验题 （9分）兴趣小组为测一遥控电动小车的额定功率，进行了如下实验：
①用天平测出电动小车的质量为0.4kg；

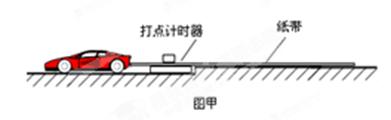

②将电动小车、纸带和打点计时器按如图甲所示安装；
③接通打点计时器（其打点周期为0.02s）；

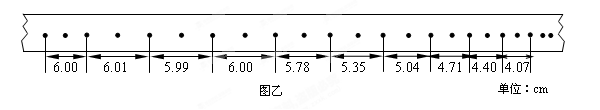

④使电动小车以额定功率加速运动，达到最大速度一段时间后关闭小车电源，待小车静止时再关闭打点计时器（设小车在整个过程中小车所受的阻力恒定）。在上述过程中，打点计时器在纸带上所打的部分点迹如图乙所示。请你分析纸带数据，回答下列问题：
（1）该电动小车运动的最大速度为?m/s；
（2）关闭小车电源后，小车的加速度大小为 ?m/s2；
（3）该电动小车的额定功率?W。
3、选择题 一个电流表的满偏电流Ig=1mA，内阻Rg=500Ω。要把它改装成一个量程为10V的电压表，则应在电流表上（?）
A．串联一个10kΩ的电阻
B．并联一个10kΩ的电阻
C．串联一个9.5kΩ的电阻
D．并联一个9.5kΩ的电阻
4、实验题 某同学对黑箱(见图1)中一个电学元件的伏安特性进行研究。通过正确测量，他发现该元件两端的电压Uab(Uab=Ua-Ub)与流过它的电流I之间的变化关系有如下规律：①当-15V＜Uab＜0V时，I近为零；②当Uab≥0时，Uab和I的实验数据见下表：

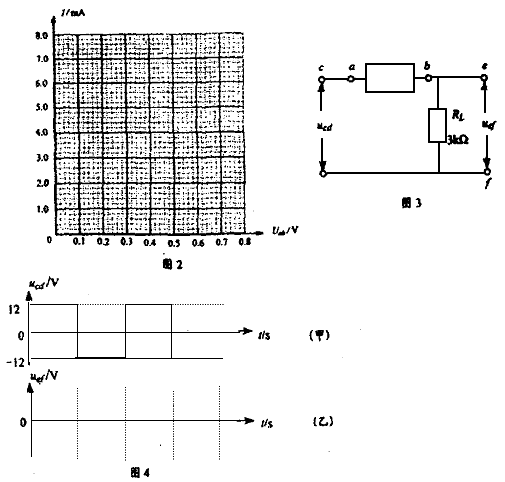

（1）在图2中画出Uab≥0时该元件的伏安特性曲线。(可用铅笔作图)
（2）根据上述实验事实，该元件具有的特性是______________________。
（3）若将此黑箱接入图3电路中，并在该电路的cd两端输入如图4(甲)所示的方波电压信号Ucd，请在图4(乙)中定性画出负载电阻RL上的电压信号Uef的波形。
5、实验题 （10分）研究性学习小组围绕一个量程为30mA的电流计展开探究。

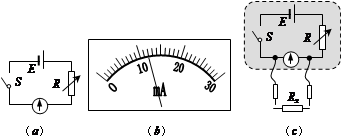

（1）为测量该电流计的内阻，同学甲设计了如图（a）所示电路。图中电源电动势未知，内阻不计。闭合开关，将电阻箱阻值调到20Ω时，电流计恰好满偏；将电阻箱阻值调到95Ω时，电流计指针指在如图（b）所示位置，则电流计的读数为?mA。由以上数据可得电流计的内阻Rg=?Ω。
（2）同学乙将甲设计的电路稍作改变，在电流计两端接上两个表笔，如图（c）所示，设计出一个简易的欧姆表，并将表盘的电流刻度转换为电阻刻度：闭合开关，将两表笔断开，调节电阻箱，使指针指在“30mA”处，此处刻度应标阻值为?Ω（填“0”或“∞”）；再保持电阻箱阻值不变，在两表笔间接不同阻值的已知电阻找出对应的电流刻度。则“10mA”处对应表笔间电阻阻值为?Ω。
若该欧姆表使用一段时间后，电池内阻变大不能忽略，电动势不变，但将两表笔断开，指针仍能满偏，按正确使用方法再进行测量，其测量结果与原结果相比将_________（填“变大”、“变小”或“不变”）。
