1、选择题 如图所示，带正电的小球从某一高度开始做自由落体运动，在途中遇到水平向右的匀强电场，则其运动轨迹大致是图中的（ ?）
A．
B．
C．
D．
2、计算题 如图甲所示，A、B是一对平行放置的金属板，中心各有一个小孔P、Q，P、Q 连线垂直金属板，两极板间距离为d，从P点处连续不断地有质量为m，带电量为m的带正电粒子沿P、Q方向放出，带电粒子的初速度和重力均忽略不计．从t = 0开始，在A、B间加上如图乙所示的交变电压，周期为T，电压为U．带电粒子在A、B间运动过程中，粒子间的相互作用力忽略不计．
（1）如果只有在每个周期为0~T/4时间内放出的带电粒子才能从小孔Q中射出，则上述物理量之间满足怎样的关系?
（2）如果各物理量满足第（1）问中的关系，求每个周期从小孔Q中有粒子射出的时间与周期T的比值．
3、填空题 在做“用电流表和电压表测一节干电池的电动势和内电阻”的实验时
（1）某同学连接的实物图如图1所示，但当电键闭合时发现电压表有示数而电流表没有示数，实验前仪器都检查过是好的，也就是说只可能是某根连接导线断了，那么，请你分析一下，可能发生断路故障的导线是______（写出所有可能断的导线的编号）．
（2）某同学在实验时使用的电流表量程为0-0.6A，电压表量程为0-3V，并加接了一个已知阻值的定值电阻R0，如图甲所示，试说明他加接此电阻的作用是______，并估算此电阻R0阻值的范围是______．
（3）如果某同学把R0接到图乙位置，那么他改变滑动变阻器的阻值，测出两组对应的电流表和电压表示数后，还能算出电池的电动势和内电阻吗？并说明简要理由．
4、选择题 如图（a）所示，A、B表示真空中水平放置的相距为d的平行金属板，板长为L，两板加电压后板间的电场可视为匀强电场，现在A、B两板间加上如图（b）所示的周期性的交变电压，在t=0时恰有一质量为m、电量为q的粒子在板间中央沿水平方向以速度v0射入电场，忽略粒子的重力，则下列关于粒子运动状况的表述中正确的是
[? ]

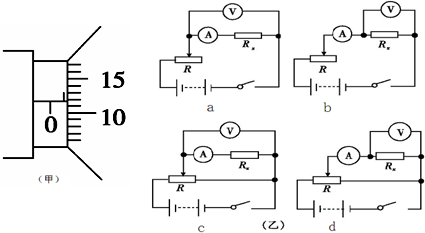

5、简答题 为了测量一精密金属丝的电阻率：（1）先用多用电表初测其电阻约为6Ω，然后用螺旋测微器测其直径为______mm，测其长度是132.2mm．
（2）除待测金属丝外，实验室还备有的实验器材如下：
A．电压表V1（量程3V，内阻约为15Ω）?
B．电压表V2（量程l5V，内阻约为75kΩ）
C．电流表A1（量程3A，内阻约为0.2Ω）?
D．电流表A2（量程600mA，内阻约为1Ω）
E．滑动变阻器R1（0～5Ω，0.6A）
F．滑动变阻器R2（0～2000Ω，0.1A）
G．输出电压为3V的直流稳压电源E?H．电阻箱?I．开关S，导线若干
为了减小实验误差，需进一步测其电阻而采用伏安法，则上述器材中电压表应选用______?（填序号），电流表应选用______?（填序号），滑动变阻器应选用______?（填序号）；图乙中最合理的电路图应选择______．如果金属丝直径为D，长度为L，所测电压为U，电流为I，写出计算电阻率的表达式ρ=______．
