1、简答题 在xoy平面内，x轴的上方有匀强磁场，磁感应强度为B，方向如图所示，x轴的下方有匀强电场，电场强度为E，方向与y轴的正方向相反．今有电量为-q、质量为m的粒子（不计重力），从坐标原点沿y轴的正方向射出，射出以后，第三次到达x轴时（出发点O不包括在这三次内），它与O点的距离为L，问：
（1）粒子射出时的速度多大？
（2）粒子运动的总路程为多少？

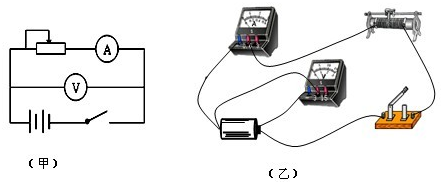

2、简答题 在用电流表和电压表测电池的电动势和内电阻的实验中，电源的电动势不超过1.5V，内阻不超过1Ω，电压表（0---3V，3KΩ），电流表（0---0.6A，1Ω），滑动变阻器有R1（10Ω，2A）和R2（100Ω，0.1A）各一只．实验电路如图（甲）：
（1）实验中滑动变阻器应选用______（填“R1”或“R2”）
（2）某位同学在实验
操作时电路连接如图（乙）所示，该同学接线中错误（或不妥当）的实验器材是______：
A．滑动变阻器B．电压表C．电流表

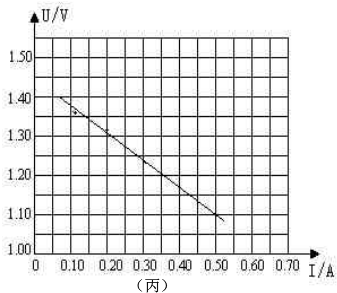

（3）一位同学根据记录的数据画出U-I图线如图（丙）所示，根据图象（答题纸上的图更清晰一些）读出电池的电动势E=______V，根据图象求出电池内阻r=______Ω．．
3、实验题 在物理兴趣小组活动中，一同学利用下列器材设计并完成了“探究导体阻值与长度的关系”的实验。
电压表V1：量程3V，内阻约为900 Ω
电压表V2：量程10 V，内阻约为3 kΩ
电流表A：量程60 mA，内阻约为5 Ω
电源E1：电动势1.5 V，内阻约为0.2 Ω
电源E2：电动势4.5 V，内阻约为0.4 Ω
滑动变阻器（最大阻值为10 Ω）、粗细均匀的同种电阻丝、开关、导线和刻度尺
其主要实验步骤如下：
A．选取图中器材，按示意图连接电路
B．用伏安法测定电阻丝的阻值R
C．用刻度尺测出电阻丝的长度L
D．依次减小电阻丝的长度，保持电路其他部分不变，重复步骤B、C
E．处理数据，根据下列测量结果，找出电阻丝阻值与长度的关系
为使实验尽可能准确，请你对上述步骤中画线处加以改进。
①___________________________________________；
②___________________________________________。
4、简答题 一学生用多用电表的“×10”档测电阻，他的主要步骤如下．
①将选择开关拨至“OFF”位置；
②把表笔插入测试笔插孔中，先把两表笔相接触，旋转调零旋钮，使指针在电阻刻度的零刻度上；
③把选择开关置于“×10”的欧姆档；
④把两表笔分别与待测电阻的两端相接触并读数．
这位同学在实验中正确的实验步骤顺序是______．（填数字序号）
该同学在读数时发现指针正指在表盘的“15”刻度处（如图），那么该电阻的阻值应该是______Ω．
5、简答题 用电流表和电压表测一节干电池的电动势E和内电阻r．

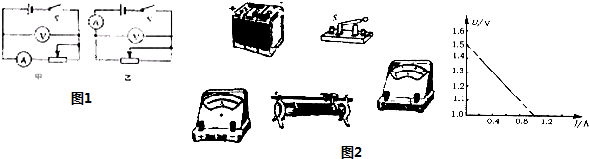

（1）有两种可供选择的实验电路如图1所示，应选______；按照所选电路在实物图2中连图（连线不得交叉）
（2）根据实验获得的U-I图线计算出该电池电动势E=______V，内电阻r=______Ω．
