1、选择题 如图所示，电子在电势差为U1的电场中加速后，垂直射入电势差为U2的偏转电场，在满足电子能射出偏转电场的条件下，下列四种情况中，一定能使电子的偏转角变大的是
[? ]
A．U1变大，U2变大
B．U1变小，U2变大
C．U1变大，U2变小
D．U1变小，U2变小
2、实验题 （6分）螺旋测微器是一种精密的测量长度的仪器。现有下列问题：
常用螺旋测微器的精度是0.001mm，下图是某次测量的读数为5.620mm，请你在刻度线旁边的方框内标出相应的数值以符合给出的读数：A?B?C?
3、简答题 如图所示，A、B两个离子（不计重力），qA：qB=3：1，它们以相同的初速度垂直于电场方向进入，B离子落在N板中心，A离子落在N板边缘．求：
（1）A、B两离子在电场中运动时间之比tA：tB；
（2）A、B两离子的质量之比mA：mB．
4、填空题 在“测定金属的电阻率”的实验中，某同学选用电阻大约为5Ω的金属丝，为了采用伏安法测其电阻，他取来两节干电池、电键和若干导线及下列器材：
A．电压表0～3V，内阻10kΩ
B．电压表0～15V，内阻50kΩ
C．电流表0～0.6A，内阻0.05Ω
D．电流表0～3A，内阻0.01Ω
E．滑动变阻器，0～10Ω
F．滑动变阻器，0～100Ω
（1）要求较准确地测出其阻值，电压表应选______，电流表应选______，滑动变阻器应选______．（填序号）
（2）为减小实验误差，该实验应采用电流表______（填“内接法”或“外接法”）
（3）实验需要用刻度尺测出金属丝的长度l，用螺旋测微器测出金属丝的直径d，用电流表和电压表测出金属丝的电阻Rx．请写出测金属丝电阻率的表达式：ρ=______（用上述测量量的字母表示）．
（4）如图是用螺旋测微器测出金属丝的直径，读数为______．

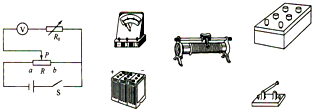

5、简答题 为了测量一个量程为3.0V电压表的内阻Rv（约几千欧），某同学采用了如图所示的电路，利用“半偏法”进行测量，电路中电阻箱R0的最大阻值为9999Ω，滑动变阻器R的最大阻值为50Ω．
①按图示电路将所给的实物连成测量电路．
②该同学测量电压表的内阻时，实验步骤为：
A．将电阻箱R0的阻值调到零
B．闭合开关S
C．连接好电路，注意断开开关S
D．把滑动变阻器R的滑片P滑到b端
E．调节电阻箱R0的阻值，使电压表的示数为2.0V
F．调节滑动变阻器R，使电压表的示数为3.0V
G．记下此时电阻箱R0的阻值
以上实验步骤合理的顺序为______
③若所记电阻箱R0的阻值为3500Ω，则用此法测得的电压表内阻是______kΩ，比其真实值______（填“偏大”、“偏小”或“相等”）．
