1、实验题 某同学用图丙所示的光滑轨道装置，通过半径相同的A、B两球的碰撞来验证动量守恒定律，则：
（1）A球从G处自由释放，在水平轨道末端R处与B球碰撞，B球着地的点迹如丁图所示，则碰后B球的水平射程为 cm。
（2）在以下选项中，哪些是本次实验必须进行的测量？
答： （填选项号）。
(A) 水平槽上未放B球时，测量A球落点位置到O点的距离
(B) A球与B球碰撞后，测量A球落点位置到O点的距离
(C) 测量A球或B球的直径
(D) 测量A球和B球的质量（或两球质量之比）
(E) 测量G点相对于水平槽面的高度
（3）设两球的质量分别为mA、mB，且mA>mB，如丙图所示，重垂线投影点为O，球的着地点迹的中心位置为M、P、N。
用两球碰撞来验证动量守恒，满足： （根据实验中测得的物理量、长度等，用字母符号表示）。
参考答案：（1）答数在65.0~66.5范围内的都给分（3分）；
（2）A、B、D（答对，但不全可给1分。）（2分）
（3）
（3分）
本题解析：略
本题难度：一般
2、实验题 多用电表指针如下图所示
（1）如选择开关为“R×10”挡，则所测电阻的阻值
（2）如选择开关为直流电压250V挡，则对应读数是
（3）如选择开关为直流电流100
挡，则对应读数是
参考答案：（1）130 （2）135 （3）54
本题解析：多用电表读数时注意，多用电表最上面一排数据表示测电阻的读数，中间一排是电流和电压读数，读电流、电压时注意量程，读电阻时注意倍率。
（1）所测电阻的阻值为：读数乘以倍率，即
（2）选择开关为直流电压250V挡，读数为对应250量程值，则对应读数是：135V
（3）选择开关为直流电流100挡，读数为对应10mA量程，读数结果为读数乘以10，即：5.4×10mA=54mA
考点：多用电表的读数
点评：容易题。关键是掌握多用电表的读数方法。
本题难度：一般

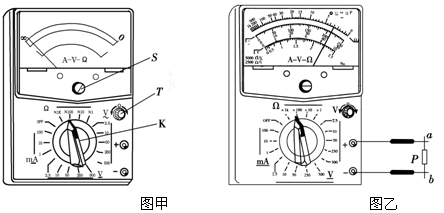

3、实验题 用如图甲所示的多用电表测量电阻，要用到选择开关K和两个部件S、T。
（1）请根据下列步骤完成电阻测量：
①旋动部件________，使指针对准电流的“0”刻度线。
②将K旋转到电阻挡“×100”位置。
③将插入“＋”、“ ”插孔的表笔短接，旋动部件______，使指针对准电阻的“0”刻度线。
（2）将调好零的多用电表按正确步骤测量一电学元件P的电阻，P的两端分别为a、b，指针指示位置如图乙所示。则通过P的电流方向是________（选填“a→b”或“b→a”），为使测量比较精确，应将选择开关旋到________的倍率挡位上，并需重新调零，再进行测量。
参考答案：（1）S； T。 （2）b→a； ×10
本题解析：（1）①首先要对表盘机械校零，所以旋动部件是S．③欧姆表选档后要进行欧姆调零，将“十“、“ “插孔的表笔短接，旋动部件T，让表盘指针指在最右端零刻度处．（2）表盘上的负极接欧姆表内部电源的负极，所以通过P的电流方向是b到a；图乙中指针偏转角度太大，为了得到比较准确的测量结果，必须将指针在中间刻度附近，所以要将倍率调小．
考点：多用电表测量电阻
本题难度：一般
4、实验题 在探究变压器线圈两端的电压与匝数的关系的实验中，实验室中有下列器材：
A．可拆变压器（铁芯、两个已知匝数的线圈）
B．条形磁铁
C．直流电源
D．多用电表
E．开关、导线若干
上述器材在本实验中不用的是 （填器材料序号），本实验中还需用到的器材有 。
参考答案：BC；低压交流电源
本题解析：变压器线圈两端的电压与匝数的关系：
；所以需要知道原副线圈的匝数，可拆变压器就能满足条件．故A必用．变压器的原理是互感现象的应用，是原线圈磁场的变化引起副线圈感应电流的变化，所以不需要外界的磁场，故B不必用到．变压器的原理是互感现象的应用，是原线圈磁场的变化引起副线圈感应电流的变化，如果原线圈中通的是直流电源，则副线圈中不会有感应电流产生，故C不必用到，需要用到低压交流电源．变压器线圈两端的电压与匝数的关系：，需要测电压，所以需要一个测电压的仪器．故D必用．做电学实验，当然需要用到开关、导线，故E必用．上述器材在本实验中不必用到的是：BC，本实验中还需用到的器材有：低压交流电源
考点：探究变压器电压与匝数的关系
点评：做“探究变压器线圈两端的电压与匝数的关系”的实验时，需要按照原理去找实验器材
本题难度：一般
5、实验题 现要用电
流表对电路进行电流测量，但由于现有电流表量程偏小，不能满足实验要求，为此，先将电流表改装然后进行测量．可供选择的器材如下：
电流表A1．A2（量程0~500μA，内阻约为500Ω）
滑动变阻器R（阻值0~100Ω．额定电流1．0A）
定值电阻R1（阻值约为100Ω）
电阻箱R2（阻值0~999．9Ω）
开关．导线若干
电源E
①测量电流表A2的内阻，以下给出了实验中必要的操作：
A．断开S1 B．闭合S1．S2
C．按图连接线路，将滑动变阻器R的滑片调至最 （填“左”或“右”）端， R2
调至 ．
D．调节R2，使表A1的示数为I1，记录R2的
值
E．断开S2，闭合S3
F．调节滑动变阻
器R，使表A1．A2的指针偏转适中，记录表A1的示数I1
请把上述实验步骤中的空白处填上正确内容，然后按合理的顺序排列实验步骤：
．（填序号）
②将电流表A2（较小量程）改装成电流表A（较大量程）
如果①中测出A2的内阻为468．0Ω，现用R2将A2改装成量程为20mA的电流表A， 应把R2调为 Ω与A2并联，改装后电流表A的内阻RA为 Ω．
参考答案：①左 最大（各1分）
②CBFEDA （4分）
③12 Ω，11.7Ω（各2分）
本题解析：略
本题难度：一般
