1、实验题 （1）如图所示为某同学用游标卡尺测量一均匀圆柱体长度，由图可知其长度为 mm；
（2）为了描绘该小灯泡L的伏安特性曲线，实验室可提供选择的器材及代号如下：
A．小灯泡L（3.0V，1.8 W）；
B．滑动变阻器R（0～10Ω，额定电流1.5A）；
C．电压表V1（量程：0～3 V，RV约为5 kΩ）；
D．电压表V2（量程：0～15 V，RV约为10 kΩ）；
E．电流表A1（量程：0～0.6 A，RA约为0.5Ω）；
F．电流表A2（量程：0～3 A，RA约为0.1Ω）；
G．蓄电池组(电动势约为4V)、电键各一个，导线若干；
①请你用笔线代替导线将右上图所示的实验电路图补充完整；
②实验中应选电压表 ，电流表 。（请填写器材前面的字母序号）
2、实验题 (10分)用电流表、电压表、滑动变阻器“测电池的电动势和内阻”的实验时，如果采用一节新干电池进行实验，实验时会发现，当滑动变阻器在阻值较大的范围内调节时，电压表读数变化很小，从而影响测量值的精确性。可以利用一定值电阻，对实验进行改良。某次实验中，除一节新干电池、电压表、电流表和开关外，还有
定值电阻R0(1.8
)
滑动变阻器R 1(0～10)
滑动变阻器R 2(0～200)
(1)请你画出应采用的实验电路原理图。
(2)为方便实验调节较准确地进行测量，滑动变阻器应选用_______(填“R 1”或“R 2”)。

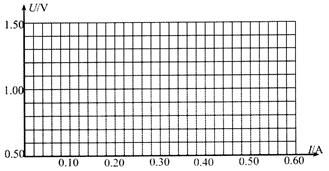

(3)实验中改变滑动变阻器的阻值，测出几组电流表和电压表的读数如下表
| I/A | 0.15 | 0.20 | 0.25 | 0.30 | 0.40 | 0.50 |
| U/N | 1.20 | 1.10 | 1.00 | 0.90 | 0.70 | 0.50 |
。
3、实验题 某同学从实验室找到一个电池（如图甲所示)，为了测定该电池的电动势和内电阻，实验室中提供有下列器材：
A电流表G（
4、选择题 使用中值电阻（刻度中央的电阻值）为20Ω（×l挡）的多用电表测量两个定值电阻（阻值约为R1=20Ω和R2=30kΩ）。在下列一系列操作中，选出尽可能准确地测定各阻值，并符合多用电表使用规则的各项操作，按合理的顺序填写在横线的空白处：
A．转动选择开关置于“×1k” 挡
B．转动选择开关置于“×100”挡
C．转动选择开关置于“×10”挡
D．转动选择开关置于“×1”挡
E．转动选择开关置于“OFF”挡
F．将两表笔分别接触R1两端，读出Rl的阻值后随即断开
G．将两表笔分别接触R2两端，读出R2的阻值后随即断开
H．将两表笔短接，调节调零旋钮，使指针指在刻度线右端的“O”刻度
所选操作的合理顺序是_________ _____.
5、实验题 （10分）某实验小组测定水果电池的电动势和内阻，所用的器材有：
水果电池E：电动势约为1V；
电流表A：量程10mA，内阻约为几欧；
电压表V：量程1V，内阻RV=3kΩ；
滑动变阻器Rp：最大阻值200Ω；
电阻箱R：最大阻值9999Ω；
开关S，导线若干。

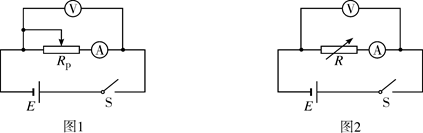

（1）该实验小组设计了如图1所示的电路，实验中无论怎样移动滑动变阻器的滑片，发现电流表的示数及变化均很小，且电压表的示数变化很小，分析其原因是 。
（2）该实验小组经过分析设计了如图2所示的电路，实验步骤如下：
第一步：闭合开关S，多次调节电阻箱，记下电压表的示数U和电阻箱相应的阻值R，并计算出对应的与的值。
第二步：以
为纵坐标，
为横坐标，作出 －图线（用直线拟合）。
第三步：求出直线的斜率k和在纵轴上的截距b。

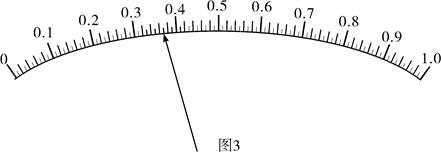

请回答下列问题：
