1、选择题 由示波管工作原理可知，电子经过电压为U1的加速电场后，以初速度V0垂直进入电压为U2的偏转电场，离开电场时的偏转距离是y，两平行板间距离是d，板长是L。为了提高示波管的灵敏度（每单位电压引起的偏转量y/U2），可采取的方法有：
A．把加速电压U1升高一些
B．把偏转电压U2升高一些
C．把偏转电场的板长L增大一些
D．把偏转电场的板间距离d 减小一些
2、选择题 用示波器观察其交流信号时，在显示屏上显示出一个完整的波形，如图所示．经下列四组操作之一，使该信号显示出两个完整的波形，且波形幅度增大．此组操作是 ( )．
A．调整X增益旋钮和竖直位移旋钮
B．调整X增益旋钮和扫描微调旋钮
C．调整扫描微调旋钮和Y增益旋钮
D．调整水平位移旋钮和Y增益旋钮

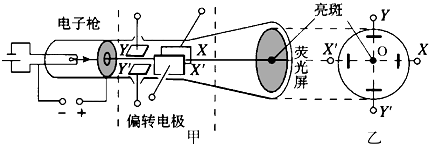

3、选择题 示波器是一种电子仪器，用它来观察电信号随时间变化的情况．示波器的核心部件是示波管，由电子枪、偏转电极和荧光屏组成，其原理图如图甲所示，图乙是从右向左看到的荧光屏的平面图．在偏转电极XX’、YY’上都不加电压时，电子束将打在荧光屏的中心点．下列有关运用偏转电场实现对电子束的控制的方法：
①让亮斑沿OY向上移动，在偏转电极YY′加电压，且Y′比Y电势高；
②让亮斑移到荧光屏的左上方，在偏转电极XX′、YY′加电压，且X比X′电势高、Y比Y′电势高；
③让荧光屏上出现一条水平亮线，只在偏转电极XX′上加特定的周期性变化的电压（扫描电压）；
④让荧光屏上出现正弦曲线，在偏转电极XX′上加适当频率的扫描电压、在偏转电极YY′上加按正弦规律变化的电压；
以上说法中正确的是（ ）
A．①②
B．②③
C．②④
D．③④
4、选择题 如图所示为示波管中偏转电极的示意图，相距为d长度为l的平行板A、B加上电压后，可在A、B之间的空间中（设为真空）产生电场（设为匀强电场）。在AB左端距A、B等距离处的O点，有一电荷量为+q、质量为m的粒子以初速
沿水平方向（与A、B板平行）射入（如图），不计重力。要使此粒子恰能从C处射出电场，则A、B间的电压应为（?）
A．
B．
C．
D．

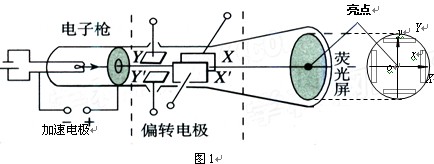

5、计算题 如图1所示是示波管的原理图，它由电子枪、荧光屏和两对相互垂直的偏转电极
、
组成．偏转电极的极板都是边长为l的正方形金属板，每对电极的两个极板间距都为d．电极的右端与荧光屏之间的距离为L．这些部件处在同一个真空管中．电子枪中的金属丝加热后可以逸出电子，电子经加速电极间电场加速后进入偏转电极间，两对偏转电极分别使电子在两个相互垂直的方向发生偏转．荧光屏上有xoy直角坐标系，x轴与电极的金属板垂直(其正方向由X?指向X)，y轴与电极的金属板垂直(其正方向由
指向Y)．已知电子的电量为e，质量为m．可忽略电子刚离开金属丝时的速度，并不计电子之间相互作用力及电子所受重力的影响．
⑴若加速电极的电压为
，两个偏转电极都不加电压时，电子
束将沿直线运动，且电子运动的轨迹平行每块金属板，并最终打在xoy坐标系的坐标原点．求电子到达坐标原点前瞬间速度的大小；
⑵若再在偏转电极之间加恒定电压
，而偏转电极之间不加电压，求电子打在荧光屏上的位置与坐标原点之间的距离；
⑶①若偏转电极之间的电压变化规律如图2所示，之间的电压变化规律如图3所示．由于电子的速度较大，它们都能从偏转极板右端穿出极板，且此过程中可认为偏转极板间的电压不变．请在图4中定性画出在荧光屏上看到的图形；
②要增大屏幕上图形在y方向的峰
值，若只改变加速电极的电压、之间电压
的峰值
、电极之间电压的峰值
三个量中的一个，请说出如何改变这个物理量才能达到目的．
