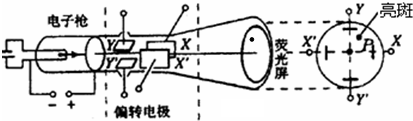

1、填空题 示波管是示波器的核心部件，它由电子枪、偏转电极和荧光屏组成，如图所示．如果在荧光屏上P点出现亮斑（亮斑图是从右向左看屏），那么示波管中的：①极板X应带正电 ②极板X"应带正电 ③极板Y应带正电 ④极板Y"应带正电
以上4项中正确的是______
A．①③B．①②C．②③D．③④
参考答案：电子受力方向与电场方向相反，因电子向X向偏转则，电场方向为X到X′，则X带正电
? 同理可知Y带正电，故①③说法正确，故A正确
故选：A
本题解析：
本题难度：一般
2、选择题 图（a）为示波管的原理图。如果在电极
之间所加的电压图按图（b）所示的规律变化，在电极
之间所加的电压按图（c）所示的规律变化，则在荧光屏上会看到的图形是
参考答案：B
本题解析：由于电极XX′加的是扫描电压，电极YY′之间所加的电压信号电压，信号电压与扫描电压周期相同，所以荧光屏上会看到的图形是B；
故选B．
本题难度：一般
3、选择题 在“练习使用示波器”的实验中，关于竖直位移旋钮和Y增益旋钮的作用，下列说法正确的是? ( )．
A．竖直位移旋钮用来调节图像在竖直方向的位置，Y增益旋钮用来调节图像在竖直方向的幅度
B．竖直位移旋钮用来调节图像在竖直方向的幅度，Y增益旋钮用来调节图像在竖直方向的位置
C．竖直位移旋钮和Y增益旋钮都是用来调节图像在竖直方向的位置的
D．竖直位移旋钮和Y增益旋钮都是用来调节图像在竖直方向的幅度的
参考答案：A
本题解析：竖直位移旋钮可以调节图像在屏幕竖直方向的位置，使观察的信号位于屏幕中央．Y增益旋钮则用来调节图像在竖直方向的幅度．故A正确．B、C、D错误．
故选A
点评：竖直位移旋钮↑↓是用来节图象在竖直向的位置的，Y增益旋钮用来调节图象在竖直方向的幅度．
本题难度：一般
4、计算题 如图1所示是示波管的原理图，它由电子枪、荧光屏和两对相互垂直的偏转电极XX"、YY"组成。偏转电极的极板都是边长为l的正方形金属板，每对电极的两个极板间距都为d。电极YY"的右端与荧光屏之间的距离为L。这些部件处在同一个真空管中。电子枪中的金属丝加热后可以逸出电子，电子经加速电极间电场加速后进入偏转电极间，两对偏转电极分别使电子在两个相互垂直的方向发生偏转。荧光屏上有xoy直角坐标系，x轴与电极XX"的金属板垂直（其正方向由X"指向X），y轴与电极YY"的金属板垂直（其正方向由Y"指向Y）。已知电子的电量为e，质量为m。可忽略电子刚离开金属丝时的速度，并不计电子之间相互作用力及电子所受重力的影响。
（1）若加速电极的电压为U0，两个偏转电极都不加电压时，电子束将沿直线运动，且电子运动的轨迹平行每块金属板，并最终打在xoy坐标系的坐标原点。求电子到达坐标原点前瞬间速度的大小；
（2）若再在偏转电极YY"之间加恒定电压U1，而偏转电极XX"之间不加电压，求电子打在荧光屏上的位置与坐标原点之间的距离；
（3）①若偏转电极XX"之间的电压变化规律如图2所示，YY之间的电压变化规律如图3所示。由于电子的速度较大，它们都能从偏转极板右端穿出极板，且此过程中可认为偏转极板间的电压不变。请在图4中定性画出在荧光屏上看到的图形；
②要增大屏幕上图形在y方向的峰值，若只改变加速电极的电压U0、YY"之间电压的峰值Uy、电极XX"之间电压的峰值Ux三个量中的一个，请说出如何改变这个物理量才能达到目的。
参考答案：解：（1）电子出加速电场后做匀速直线运动，设速度为
，根据动能定理得：
解得：
（2）设电子在偏转电极
中的运动时间为
，沿垂直电场方向电子做匀速直线运动，则：
沿平行电场方向电子做初速度为0的匀加速直线运动，则：
此过程中电子的加速度大小
电子在y方向的速度
电子在偏转电场外做匀速直线运动，设经时间
到达荧光屏，则：
，
电子打在荧光屏上的位置与坐标原点之间的距离
解得：
（3）①
②减小
或增大
本题解析：
本题难度：困难

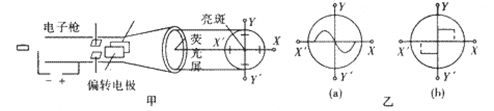

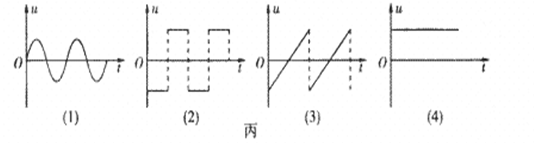

5、选择题 示波管的内部结构如图甲所示。如果在偏转电极XX/、YY/之间都没有加电压，电子束将打在荧光屏中心．如果在偏转电极XX/之间和YY/之间加上图丙所示的几种电压，荧光屏上可能会出现图乙中(a)、(b)所示的两种波形。则
A．若XX/和YY/分别加电压(3)和(1)，荧光屏上可以出现图乙中(a)所示波形
B．若XX/和YY/分别加电压(4)和(1)，荧光屏上可以出现图乙中(a)所示波形
C．若XX/和YY/分别加电压(3)和(2)，荧光屏上可以出现图乙中(b)所示波形
D．若XX/和YY/分别加电压(4)和(2)，荧光屏上可以出现图乙中(b)所示波形
参考答案：AC
本题解析：要在荧光屏上得到待测信号在一个周期内的稳定图象．XX′偏转电极要接入锯齿形电压，即扫描电压．B和D在XX′偏转电极所加的电压（4）不可能要水平向完成偏转，而AC在XX′偏转电极接入的是（3）锯齿形电压可实现显示的为YY′偏转电压上加的是待显示的信号电压．故AC正确，BD错误．
本题难度：一般
