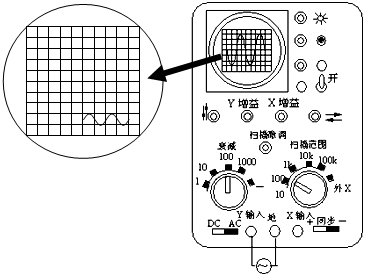

1、实验题 某示波器工作时，屏上显示出如图所示的波形，且亮度较弱。
（1）（6分）要将波形调到中央，应调节示波器的 旋钮和 旋钮；若要增大显示波形的亮度，应调节_________旋钮。
（2）（3分）此时衰减调节旋钮位于“ ” 挡，若要使此波形横向展宽，并显示出3个完整的波形，同时要求波形波幅适当大些，需要进行的操作是 （ ）
A．将衰减调节旋钮调为“10”档
B．调节Y增益旋钮
C．调节X增益旋钮[来源:学|科|网]
D．调节扫描微调旋钮
参考答案：
本题解析：略
本题难度：一般
2、简答题
I某同学做“练习使用示波器”实验观察正弦规律变化的电压图线时，在示波器荧屏上出现如图（a）所示的图线，为了将图线调整为图（b）所示的形状，他釆取了下列措施：
A．调节竖直位移旋钮，使整个图线向下移动
B．保持同步极性选择开关不动，仍置于“+”位置
C．调节y增益使图形的振幅增大
D．调节x增益使图形的横向幅度增大其中正确的是______
II实验室有一只指针在中间的灵敏电流表G，其刻度盘如图所示，其一侧的总格数为N，满偏电流、满偏电压、内阻均未知，但估计满偏电流不超过1mA，内电阻大约不超过100Ω，现要较准确地测定其满偏电流，可以选用的器材有：
A．电流表（满偏电流0.6A、RA=0.31Ω）
B．电压表（量程3V，Ry=3kΩ）
C．变阻器（总电阻50Ω）
D．电源（电动势3V，内阻不计）
E．开关一个、导线若干
①在方框内画出电路图，标明所用器材前的代号．
②在所得的若干组数据中，其中一组为电流表G指针偏转了n格，则IG=______．
③除N，n外，式中其他符号表示的物理量是______．
参考答案：ⅠA、把图线下移要调节竖直位移旋钮．故A正确
? B、两位置波形图不变，故保持同步极性选择开关不动，仍置于“+”位置．故B正确
? C 因两波形振幅不变，故Y增益不变，故C错误
? D 因橫向幅度变大，要增加X增益，故D正确
故选：ABD
Ⅱ①因电压表内阻已知，故可由其读数除以内阻求得电流故可用电压表当电流表用，
让其与待测电流表相串联，滑动变阻器用分压式接法．电路图如图所示
?
? ②电压表的电流与电流计的电流相同，I=URV?则 IG=I?nN=URVnN
? ③U为电流表指针偏转n个格时电压表示数，RV为电压表内阻
答案为：I?ABD
? ?II? ①电路如图?
? ②则?IG=URVnN
? ?③U为电流表指针偏转n个格时电压表示数，RV为电压表内阻
本题解析：
本题难度：一般
3、填空题 如图是《练习使用示波器》实验的示意图，图中“X输入”、“Y输入”、“地”为信号输入接线柱．实验要求用示波器测右图b、c间的直流电压．把b接“地”接线柱，欲使P滑动时，亮斑在竖直方向移动，则c端应接______接线柱．实验发现，当P滑到最左端时，亮斑恰好在荧光屏的中心；当P滑到最右端时，亮斑向下偏离中心3.0格．当P滑到某点时，亮斑向下偏离中心2.5格，则此时b、c间的电压为______V．（电源是一节电动势为1.5V，内阻不计的电池）
参考答案：因为亮斑在竖直方向上移动，则c端应接Y接线柱；
设亮斑向下偏离中心2.5格，则此时b、c间的电压为U，则1.53=U2.5，解得U=1.25V．
故答案为：Y输入?1.25
本题解析：
本题难度：一般
4、填空题 某示波器工作时，屏上显示出如图所示的波形，且亮度较弱．
（1）要将波形调到中央，应调节示波器的______旋钮和______旋钮；若要增大显示波形的亮度，应调节______旋钮．（填写示波器面板上的相应符号）
（2）此时衰减调节旋钮位于“”挡，若要使此波形横向展宽，并显示出3个完整的波形，同时要求波形波幅适当大些，需要进行的操作是______
A．将衰减调节旋钮调为“10”档
B．调节Y增益旋钮
C．调节X增益旋钮
D．调节扫描微调旋钮．
参考答案：（1）若要将波形调至屏中央，应调节竖直位移与水平位移调节旋钮，故为：垂直位移（或写为↓↑?）水平位移（或写为
?）；
若要增大波形的亮度，应调节辉度调节旋钮，故为：辉度（或写为*）；
（2）若要使此波形横向展宽，应调节x增益旋钮；
?若要使此波形波幅变大，应调节Y增益旋钮；
?要使屏上能够显示3个完整的波形，应调节扫描微调旋钮．故BCD正确，A错误；
故答案为：（1）
?（竖直位移旋钮）
?（水平位移旋钮）?
?（辉度调节旋钮）
（2）BCD
本题解析：
本题难度：简单
5、计算题 如图1所示是示波管的原理图，它由电子枪、荧光屏和两对相互垂直的偏转电极XX"、YY"组成。偏转电极的极板都是边长为l的正方形金属板，每对电极的两个极板间距都为d。电极YY"的右端与荧光屏之间的距离为L。这些部件处在同一个真空管中。电子枪中的金属丝加热后可以逸出电子，电子经加速电极间电场加速后进入偏转电极间，两对偏转电极分别使电子在两个相互垂直的方向发生偏转。荧光屏上有xoy直角坐标系，x轴与电极XX"的金属板垂直（其正方向由X"指向X），y轴与电极YY"的金属板垂直（其正方向由Y"指向Y）。已知电子的电量为e，质量为m。可忽略电子刚离开金属丝时的速度，并不计电子之间相互作用力及电子所受重力的影响。
（1）若加速电极的电压为U0，两个偏转电极都不加电压时，电子束将沿直线运动，且电子运动的轨迹平行每块金属板，并最终打在xoy坐标系的坐标原点。求电子到达坐标原点前瞬间速度的大小；
（2）若再在偏转电极YY"之间加恒定电压U1，而偏转电极XX"之间不加电压，求电子打在荧光屏上的位置与坐标原点之间的距离；
（3）①若偏转电极XX"之间的电压变化规律如图2所示，YY之间的电压变化规律如图3所示。由于电子的速度较大，它们都能从偏转极板右端穿出极板，且此过程中可认为偏转极板间的电压不变。请在图4中定性画出在荧光屏上看到的图形；
②要增大屏幕上图形在y方向的峰值，若只改变加速电极的电压U0、YY"之间电压的峰值Uy、电极XX"之间电压的峰值Ux三个量中的一个，请说出如何改变这个物理量才能达到目的。
参考答案：解：（1）电子出加速电场后做匀速直线运动，设速度为
，根据动能定理得：
解得：
（2）设电子在偏转电极
中的运动时间为
，沿垂直电场方向电子做匀速直线运动，则：
沿平行电场方向电子做初速度为0的匀加速直线运动，则：
此过程中电子的加速度大小
电子在y方向的速度
电子在偏转电场外做匀速直线运动，设经时间
到达荧光屏，则：
，
电子打在荧光屏上的位置与坐标原点之间的距离
解得：
（3）①
②减小
或增大
本题解析：
本题难度：困难
