1、简答题 示波器是一种多功能教学仪器，可以在荧光屏上显示出被检测的电压波形．它的工作原理等效成下列情况：如图甲所示，真空室中电极K发出电子（初速不计），经过电压为U1的加速电场后，由小孔S沿水平金属板A．B间的中心线射入板中．板长L，相距为d，在两板间加上如图乙所示的正弦交变电压，前半个周期内B板的电势高于A板的电势，电场全部集中在两板之间，且分布均匀．在每个电子通过极板的极短时间内，电场视作恒定的．在两极板右侧且与极板右侧相距D处有一个与两板中心线垂直的荧光屏，中心线正好与屏上坐标原点相交．当第一个电子到达坐标原点O时，使屏以速度v沿-x方向运动，每经过一定的时间后，在一个极短时间内它又跳回初始位置（可忽略不计），然后重新做同样的匀速运动．已知电子的质量为m，电荷量e，不计电子的重力，求：
（1）电子进入AB板时的初速度．
（2）要使所有的电子都能打在荧光屏上，图乙中电压的最大值U0需满足什么条件？
（3）要使荧光屏上始终显示一个完整的波形，荧光屏必须每隔多长时间回到初始位置？计算这个波形的峰值和长度．
参考答案：
（1）设电子进入AB板时的初速度为v0
则由动能定理有eU1=12mv20
解得v0=
本题解析：
本题难度：一般
2、填空题 图甲所示为示波器面板，图乙所示为屏上显示出的线条较粗且模糊不清的波形，若要使屏上波形的线条变细且边缘清晰，应调节面板上的______旋钮；若要将波形向上移动，应调节面板上的______旋钮；若要将波形向左移动，应调节面板上的______旋钮；若要使此波形横向展宽，应调节面板上的______旋钮；当外加信号为直流电压时，交直流选择开关应置于______档（填“DC”或“AC”）
参考答案：若要波形变细且清晰，应调节聚焦调节旋钮和辅助聚焦调节旋钮；
要将波形向上移动，应调节面板上的垂直位移旋钮；
若要将波形向左移动，应调节面板上的水平位移旋钮；
要使此波形横向展宽，应调节面板上的X增益旋钮；
当外加信号为直流电压时，交直流选择开关应置于DC挡；
故答案为：聚焦和辅助聚焦，垂直位移，水平位移，X增益，DC．
本题解析：
本题难度：一般
3、填空题 示波器是一种常见的电子仪器，利用示波器能够直接观察电信号随时间变化的情况．将如图所示电路中的c、d两点分别接示波器的“Y输入”和“地”，对示波器调节后，在荧光屏上出现的波形应为下列四种波形中的______．
参考答案：二极管D具有单向导电性，只允许交流电的正半个周期的电流通过，所以示波管只能显示半个波形；电流在示波管的Y输入，所以在竖直方向上显示输入的正弦波．所以选项C正确，选项ABD均错误．
故选：C
本题解析：
本题难度：一般

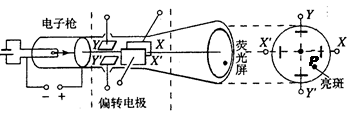

4、选择题 示波管是示波器的核心部件，它由电子枪、偏转电极和荧光屏组成，如图所示。如果在荧光屏上P点出现亮斑，那么示波管中的
A．极板
应带负电
B．极板
应带负电
C．极板
应带负电
D．极板
应带负电
参考答案：BC
本题解析：P点出现亮斑说明粒子向下偏转，水平方向向里偏转，Y极板控制竖直方向偏转，X极板控制水平方向偏转，BC正确
本题难度：简单
5、实验题 如下图所示，示波管构造及功能的原理图，电子枪的作用是____________________，? YY′和XX′的作用是__________________。
参考答案：发射并加速电子?使电子在竖直和水平方向上偏转
本题解析：本题考到了带电粒子在电场中的偏转，Y电极控制的是竖直方向偏转，x 方向控制水平方向偏转
点评：提高学生的空间想象能力和对力的独立作用原理的理解
本题难度：简单
